Portões de barreira são dispositivos motorizados de controle perimetral projetados para gerenciar a passagem de veículos, reforçar a segurança do local, agilizar o fluxo de tráfego e integrar-se à moderna infraestrutura de controle de acesso para ambientes comerciais, industriais e residenciais.
Seção | Resumo |
Compreendendo as barreiras do portão | Um mergulho profundo nos princípios de engenharia, componentes principais, mecânica do motor e dinâmica operacional das modernas barreiras automáticas. |
Funcionalidades e benefícios das barreiras de portão | Uma avaliação analítica de como os sistemas de barreiras melhoram a segurança, agilizam o fluxo de tráfego de alto volume, permitem o controle de acesso automatizado e se adaptam às diversas restrições do local. |
Aplicações em todos os setores | Análise técnica prática de implantações de barreiras em ambientes residenciais, comerciais, industriais e do setor público. |
Considerações para a instalação de barreiras de portão | Diretrizes de engenharia que abrangem avaliação de energia do local, integração de sistemas, requisitos operacionais mecânicos e protocolos de manutenção preventiva. |
Um portão de barreira é um sistema de perímetro físico eletromecânico ou hidráulico resistente projetado para regular o acesso de veículos usando um braço articulado que sobe e desce dinamicamente com base em sinais de controle autorizados.

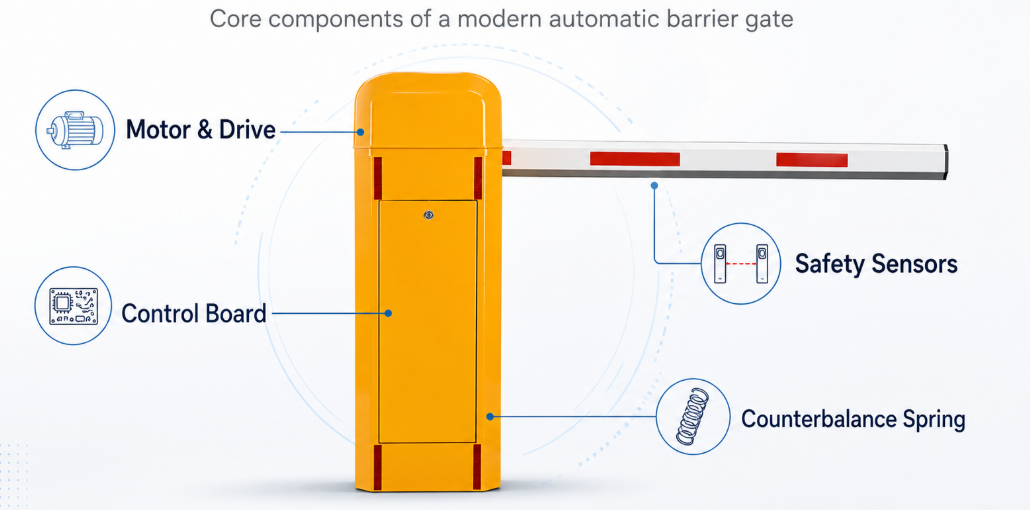

Para entender como essas barreiras de segurança funcionam em nível industrial, os engenheiros devem examinar a combinação de unidades de acionamento, sistemas de equilíbrio de mola, placas-mãe de controle e conjuntos de sensores de segurança que permitem que uma barreira de portão padrão opere continuamente ao longo de centenas de milhares de ciclos sem fadiga mecânica.
As modernas unidades de portão de barreira contam com mecanismos de acionamento de alta precisão projetados para converter energia elétrica em movimento angular suave e controlado do braço da lança. Os motores CC sem escovas de alta eficiência operam em temperaturas mais baixas, oferecem torque superior em baixas velocidades e permitem aceleração e desaceleração precisas para evitar oscilações do braço da lança e estresse mecânico. O peso mecânico do braço da barreira é contrabalançado por molas de tensão reforçadas para reduzir o consumo de energia e prolongar a vida útil da caixa de engrenagens, enquanto microcontroladores avançados processam entradas de leitores de acesso, detectores de loop e sensores de segurança para fornecer controle preciso de velocidade variável. Ao avaliar a arquitetura geral, os engenheiros consultam frequentemente guias técnicos que detalham como as barreiras automáticas operam sob condições de serviço contínuo.
Parâmetro de recurso | Grau Comercial Padrão | Classe Industrial Pesada | Grau de pedágio/estacionamento de alta velocidade |
Tensão operacional | CA 220 V/110 V (50/60 Hz) | AC 220V ou DC 24V sem escova | AC 220V ou DC 24V sem escova |
Classificação de potência do motor | 90W a 150W | 150W a 250W | 120W a 200W |
Velocidade de abertura/fechamento | 3,0s a 6,0s | 4,0s a 6,0s | 0,9s a 2,5s |
Comprimento máximo do braço da lança | 4,0 metros a 6,0 metros | 6,0 metros a 8,0 metros | 3,0 metros a 4,0 metros |
Perfil do braço lança | Alumínio octogonal ou redondo | Pesado Octogonal / Telescópico | Elíptico Leve / Carbono |
Ciclo de trabalho | 80% (frequência média) | Serviço 100% Contínuo | Serviço 100% Contínuo |
Classificação IP de habitação | Classe externa IP54 / IP55 | IP65 pesado à prova de intempéries | IP65 pesado à prova de intempéries |
Temperatura operacional | -20°C a +55°C | -35°C a +65°C | -30°C a +65°C |
O gabinete do portão de barreira atua como a principal defesa contra a degradação ambiental externa, impacto mecânico e adulteração intencional. Os portões de barreira de alta qualidade utilizam placas de aço laminadas a frio com uma espessura mínima de 2,0 mm, tratadas através de processos anticorrosivos de vários estágios, incluindo pré-tratamento de fosfatação para remover óxidos de superfície, revestimento eletrostático em pó com pó de poliéster termofixo de grau externo e juntas de vedação duráveis IP54 a IP65 para manter os componentes eletrônicos internos secos e livres de poeira. Para obter uma perspectiva mais ampla sobre as opções de design de chassis e configurações estruturais, os desenvolvedores frequentemente exploram a literatura do setor que aborda o que define um sistema de barreira em instalações comerciais.
Dica de manutenção: Para manter o equilíbrio mecânico preciso e evitar carga excessiva do motor de acionamento, o equilíbrio da mola deve ser verificado a cada seis meses ou sempre que o comprimento do braço da lança for modificado. Desconecte a força motriz, solte a embreagem manual da caixa de câmbio e posicione o braço da lança manualmente em um ângulo de 45 graus. Se calibrado corretamente, o braço deverá permanecer estacionário nesta posição. Se o braço subir, diminua a tensão da mola; se cair, aumente a tensão da mola até que o equilíbrio estático seja restaurado. |
A implementação de portões de barreira motorizados fornece aos operadores das instalações regulação de tráfego precisa, segurança perimetral robusta, autorização de acesso automatizada e auditoria veicular em tempo real.
A compreensão desses benefícios operacionais requer a análise do equilíbrio entre a proteção física e a capacidade de transferência de tráfego. Os sistemas de barreiras modernos oferecem vantagens operacionais significativas nas principais áreas funcionais de segurança e tráfego.
A restrição física de entrada de veículos forma a barreira perimetral externa de qualquer instalação segura, forçando os veículos a parar e autenticar antes da entrada para eliminar riscos de intrusão na porta traseira e acesso não autorizado. As barreiras de alto nível estabelecem pontos de limites físicos claros que impedem motoristas não autorizados, enquanto os protocolos de parada forçada dão ao pessoal de segurança ou às câmeras de reconhecimento de placas (LPR) tempo suficiente para inspecionar e registrar as credenciais do veículo.
As barreiras modernas funcionam como dispositivos periféricos ativos no gerenciamento centralizado de edifícios e redes de segurança de locais, fazendo interface direta com leitores de cartão RFID, etiquetas UHF de longo alcance, terminais biométricos, leitores de código QR móveis e plataformas LPR. Os gerentes de instalações podem definir cronogramas operacionais por meio de software centralizado, bloqueando barreiras fora do horário comercial e permitindo veículos de manutenção autorizados por meio de credenciais pré-programadas, enquanto os detectores de loop duplo evitam que credenciais únicas sejam compartilhadas para entrar em vários veículos simultaneamente.
Em locais comerciais de alta densidade, as configurações de barreira dupla estabelecem canais de entrada e saída claros para evitar conflitos frontais, enquanto as barreiras de barreira de alta velocidade de ação rápida, abrindo em menos de 1,5 segundos, mantêm a disciplina organizada da faixa sem criar backups de tráfego nas vias públicas. Conectar portões de barreira aos displays dos balcões de estacionamento fecha automaticamente as faixas de entrada quando a capacidade é atingida, eliminando o deslocamento improdutivo interno do local. Para ver como as barreiras de alto rendimento otimizam os locais comerciais, os gerentes de instalações geralmente implementam um sistema de estacionamento automático com barreira de lança reta projetada especificamente para processamento contínuo de veículos.
A automação do controle de acesso minimiza a intervenção manual do guarda, reduz drasticamente os custos contínuos de gerenciamento do local e acelera o rendimento através da passagem de veículos com as mãos livres, utilizando etiquetas de pára-brisa UHF ou reconhecimento automatizado de placas. As modernas placas de controle de barreira habilitadas para IP permitem que equipes de gerenciamento externas monitorem o status do portão, levantem remotamente os braços de lança para veículos de emergência e visualizem registros de entrada em tempo real, permitindo que os parques comerciais operem faixas de entrada seguras 24 horas por dia, 7 dias por semana, sem manter uma equipe de segurança 24 horas por dia.
As limitações de layout do local exigem configurações flexíveis de portões de barreira, adaptadas às folgas superiores, comprimentos dos braços e condições ambientais. Em estacionamentos subterrâneos com tetos baixos, os mecanismos de braços de lança dobráveis de 90 ou 180 graus permitem o movimento total do braço sem entrar em contato com as vigas superiores, enquanto as grades opcionais de alumínio leve se expandem automaticamente para evitar espaço sob o braço. Além disso, faixas de luz LED RGB integradas ao longo do braço da lança oferecem alta visibilidade à noite, mudando dinamicamente de vermelho durante a descida para verde quando a pista é segura para atravessar.
Visão técnica: Nos últimos anos, os dados de mercado indicam uma mudança significativa entre os compradores comerciais e municipais europeus em direção a configurações de motores CC sem escova de 24 V, em vez de motores de indução CA tradicionais. Esta preferência decorre de rigorosas normas de segurança europeias (EN 12453 / EN 12445) relativas às forças de impacto dinâmicas. Os motores BLDC apresentam baixa inércia rotacional interna, permitindo frenagem dinâmica instantânea e reversão de corrente ao detectar um obstáculo. Além disso, as arquiteturas de 24 Vcc permitem a integração direta de painéis solares e sistemas de backup de bateria, garantindo a operação contínua durante interrupções na rede elétrica sem a necessidade de unidades UPS volumosas de linha interativa. |

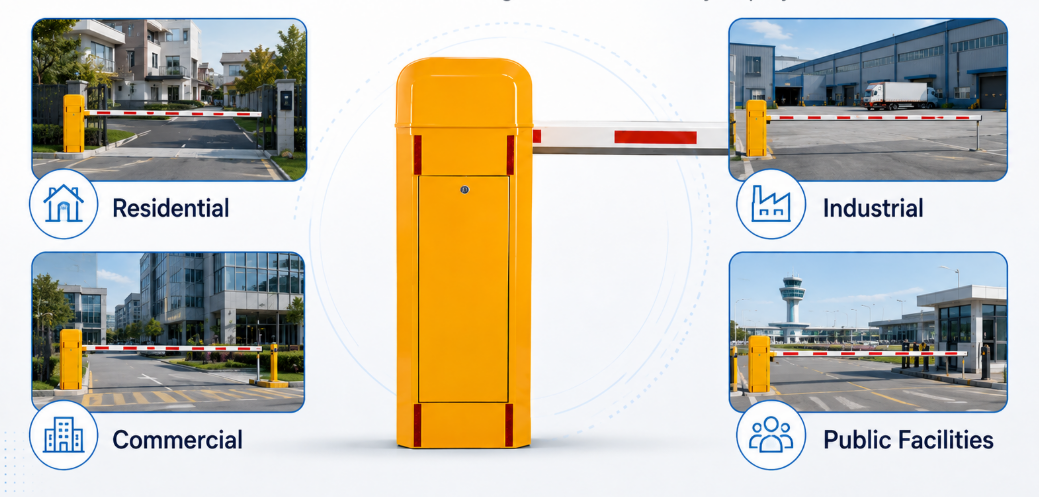

As barreiras automáticas são soluções perimetrais versáteis, adaptadas para atender às diferentes demandas de segurança, velocidade e controle de acesso de ambientes residenciais, comerciais, industriais e municipais.
Diferentes indústrias apresentam demandas operacionais únicas, exigindo configurações de barreiras personalizadas, combinações de sensores de segurança e integrações de leitores de acesso.
As propriedades residenciais priorizam a operação silenciosa do motor, operando suavemente abaixo de 50 dB, para que as chegadas noturnas não perturbem os residentes, juntamente com layouts de entrada de faixa dupla que separam os residentes registrados usando etiquetas UHF de longo alcance dos visitantes que devem validar credenciais em um intercomunicador. As rápidas velocidades de fechamento combinadas com a detecção de circuito de segurança duplo evitam efetivamente que os veículos não autorizados sigam os residentes autorizados sem correr o risco de impacto do braço nos carros que passam.
Parques de escritórios comerciais e centros multilocatários gerenciam picos de tráfego intenso durante os horários de pico, utilizando barreiras de ação rápida, capazes de operar de 1,5 a 2,5 segundos, para evitar que filas de tráfego se espalhem nas vias urbanas. As instalações comerciais frequentemente vinculam placas de controle de barreira diretamente a máquinas de emissão de bilhetes, quiosques de pagamento e redes automatizadas de pagamento móvel, permitindo que o software de gerenciamento de acesso rastreie as cotas de estacionamento de empresas individuais e restrinja a entrada quando as vagas atribuídas estiverem ocupadas. Para revisar configurações de estacionamento comercial totalmente integradas, os engenheiros frequentemente avaliam configurações completas de barreiras automáticas de gerenciamento de estacionamento que consolidam a emissão de bilhetes, a validação de credenciais e a lógica de segurança em loop em uma plataforma unificada.
Fábricas, centros logísticos e terminais de carga exigem sistemas de barreiras de serviço pesado com braços de lança estendidos variando de 6,0 a 8,0 metros para acomodar com segurança semi-caminhões, máquinas de grandes dimensões e combinações de carga com reboque duplo. Esses centros logísticos exigem motores com ciclo de trabalho de 100%, classificados para milhões de ciclos sem desligamento térmico, ao mesmo tempo em que se conectam diretamente às estações de pesagem de caminhões e aos pontos de verificação de segurança para reter os veículos até que os dados de peso e os manifestos de carga sejam verificados.
Centros municipais, aeroportos, instalações militares e terminais de transporte público exigem protocolos de segurança rigorosos, muitas vezes combinando portões de barreira padrão com bloqueadores de estradas ou postes de amarração automáticos para criar pontos de verificação de acesso físico de dois níveis. Os sistemas de acesso conectam-se a receptores de rádio de serviço de emergência ou detectores de sirene acústica para travar automaticamente os braços da barreira abertos durante alertas de segurança, enquanto as instalações do setor público registram cada operação do portão com identificações de credenciais, carimbos de data e hora, fotos do veículo e direção de deslocamento para relatórios forenses.
A instalação bem-sucedida de portões de barreira requer avaliação completa do local, integração robusta do sistema de acesso, planejamento claro da velocidade operacional e manutenção preventiva estruturada.
Deixar de planejar adequadamente a infraestrutura do local geralmente resulta em reclamações frequentes de danos ao veículo, disparos incômodos de sensores, superaquecimento do motor ou falha mecânica prematura.
Antes de selecionar o equipamento ou despejar blocos de concreto, os engenheiros devem realizar uma inspeção espacial e física completa do local para medir a largura total da pista e verificar a folga vertical para luminárias suspensas, estruturas de cobertura e vigas de teto. Os armários de barreira exigem uma base nivelada de concreto armado elevada pelo menos 100 mm a 150 mm acima do nível da estrada para evitar a entrada de água durante chuvas fortes, enquanto conduítes elétricos separados devem ser instalados para linhas de energia de alta tensão e linhas de sinal de baixa tensão para evitar interferência eletromagnética.
Uma porta de barreira é tão inteligente quanto o sistema de controle por trás dela, exigindo integração elétrica perfeita, onde as placas-mãe de barreira modernas aceitam sinais de contato seco padrão de abertura, fechamento e parada, compatíveis com praticamente qualquer controlador de acesso de terceiros. Os detectores de loop de veículos devem ser cortados de forma limpa no asfalto usando um padrão retangular com chanfros de canto de 45 graus, seguindo as recomendações de indutância do fabricante, e emparelhados com feixes de segurança fotoelétricos secundários montados ao longo da faixa de rodagem para detectar reboques planos de grande distância ou obstáculos não metálicos.
A correspondência das especificações de desempenho do sistema com os perfis de tráfego reais evita esforços mecânicos, exigindo que faixas de estacionamento de alto rendimento usem tempos de abertura rápidos de 1,5s a 3,0s, enquanto longos vãos industriais usam velocidades de deslocamento suaves de 5,0s a 6,0s para balançar perfis de lança mais pesados com segurança. Cada instalação deve apresentar uma chave de liberação manual da embreagem de fácil acesso ou módulos de lança com queda automática para cortes de energia, bem como elementos de aquecimento termostáticos internos ou ventiladores de ventilação de ar forçado para instalações expostas a ambientes externos extremamente frios ou quentes.
Os cronogramas de manutenção preventiva preservam a segurança do sistema e evitam paralisações dispendiosas por meio de verificações visuais mensais dos braços da lança, dos circuitos de segurança e dos sensores fotoelétricos, juntamente com a manutenção mecânica trimestral para lubrificar as articulações da transmissão, verificar os níveis de óleo das engrenagens, verificar a tensão da correia de transmissão e apertar os blocos elétricos. Além disso, auditorias semestrais de equilíbrio e segurança devem ser realizadas para recalibrar as molas de contrapeso, testar a sensibilidade de reversão de obstáculos do motor e inspecionar os parafusos de ancoragem quanto a tensão ou corrosão por ferrugem.
Dica de operação proativa: Ao instalar faixas de portão com barreira dupla próximas (por exemplo, canais de entrada e saída adjacentes), os fios do circuito de aterramento podem interferir entre si se operados em frequências idênticas, causando disparos fantasmas ou detecções de veículos perdidas. Para evitar interferência de loop, certifique-se de que os módulos detectores de loop possuam canais de frequência selecionáveis. Defina o módulo de loop de entrada para 'Alta Frequência' e o módulo de loop de saída adjacente para 'Baixa Frequência'. Além disso, mantenha pelo menos 1,0 metro de separação entre os cortes físicos do circuito nas pistas adjacentes. |
Selecionar e implantar o sistema de barreira de portão automático correto requer equilíbrio entre durabilidade mecânica, tecnologia de motor, velocidade de operação rápida e integração de acesso inteligente. Esteja você gerenciando um parque de escritórios comerciais de alto volume, um depósito logístico industrial seguro ou uma comunidade residencial, a seleção de portões de barreira modernos acionados por BLDC garante eficiência operacional a longo prazo, custos de manutenção reduzidos e proteção máxima do perímetro. Ao aderir a procedimentos rigorosos de avaliação do local, implementar conjuntos de sensores de segurança de camada dupla e seguir cronogramas estruturados de manutenção preventiva, os engenheiros das instalações e os diretores de segurança podem manter um controle de acesso de veículos confiável e contínuo nos próximos anos.
