Como funciona o mecanismo automático do portão deslizante?

Um mecanismo automático de portão deslizante opera através de um sistema eletromecânico sincronizado: um motorredutor elétrico converte a energia rotacional em movimento linear por meio de um acionador de cremalheira e pinhão, apoiado em trilhos de roletes, controlado por uma placa lógica digital e protegido por sensores ópticos ou de segurança de pressão.

Índice

• Como funcionam os portões de correr automáticos

• Principais componentes mecânicos e eletrônicos

• Benefícios dos portões de correr automáticos

• Selecionando o motor de acionamento e o controlador corretos

• Dicas de manutenção e diretrizes operacionais de longo prazo

Como funcionam os portões de correr automáticos

O mecanismo fundamental por trás de um portão deslizante automático depende da conversão da potência rotacional de alta velocidade e baixo torque em movimento linear controlado através de um trilho rígido. Quando um sinal é iniciado via controle remoto, terminal de acesso ou detector de circuito magnético, a placa de controle energiza o acionamento do motor elétrico. O motor aciona um pinhão de aço temperado, que engrena diretamente com uma cremalheira contínua montada ao longo da viga inferior da folha do portão. Este engate da engrenagem com a cremalheira converte a rotação do motor em translação horizontal constante ao longo dos conjuntos de rolos guiados.

Portões perimetrais modernos de alto desempenho integram tecnologia de conversão de frequência variável em vez de simples drives de indução CA de velocidade única. A conversão de frequência permite que o módulo de controle principal altere dinamicamente a frequência da tensão de entrada, gerenciando a velocidade de saída do motor durante as diferentes fases do movimento. O sistema de acionamento inicia uma partida suave, acelerando a pesada folha do portão sem sacudir o hardware de montagem, muda para uma fase de deslocamento de alta velocidade através da abertura livre e executa uma parada suave quando o portão se aproxima dos interruptores de limite. Essa curva de velocidade gerenciada elimina choques cinéticos repentinos que desgastam os dentes da engrenagem, cisalham os parafusos de montagem e reduzem a vida útil mecânica.

Para manter uma trajetória linear perfeita, a folha do portão é mantida na posição vertical por rolos-guia superiores enquanto se move ao longo de um trilho no solo ou suspensa como uma estrutura em balanço. Nas configurações cantilever, a folha do portão flutua acima da entrada da garagem, apoiada por carrinhos de roletes internos colocados dentro de um trilho guia inferior. À medida que o rack se move sobre o pinhão giratório, interruptores de limite – sejam alavancas físicas mecânicas ou sensores magnéticos sem contato – enviam sinais de posição de volta à placa-mãe principal para cortar energia ou acionar frenagem suave em posições finais determinadas com precisão.

• Conversão de acionamento linear: Converte o torque do motor diretamente em movimento horizontal contínuo por meio de uma interface precisa de cremalheira.

• Controle de velocidade de frequência variável: utiliza conversão de frequência variável para fornecer aceleração suave e parada desacelerada, protegendo as engrenagens internas.

• Monitoramento de posição: Emprega sensores de limite magnético ou codificadores ópticos para garantir precisão de parada consistente e evitar impacto estrutural.

Para aplicações industriais pesadas que exigem capacidade operacional contínua, motores especializados para portas deslizantes com conversão de frequência variável mantêm a estabilidade térmica enquanto gerenciam o movimento da folha de alta massa.

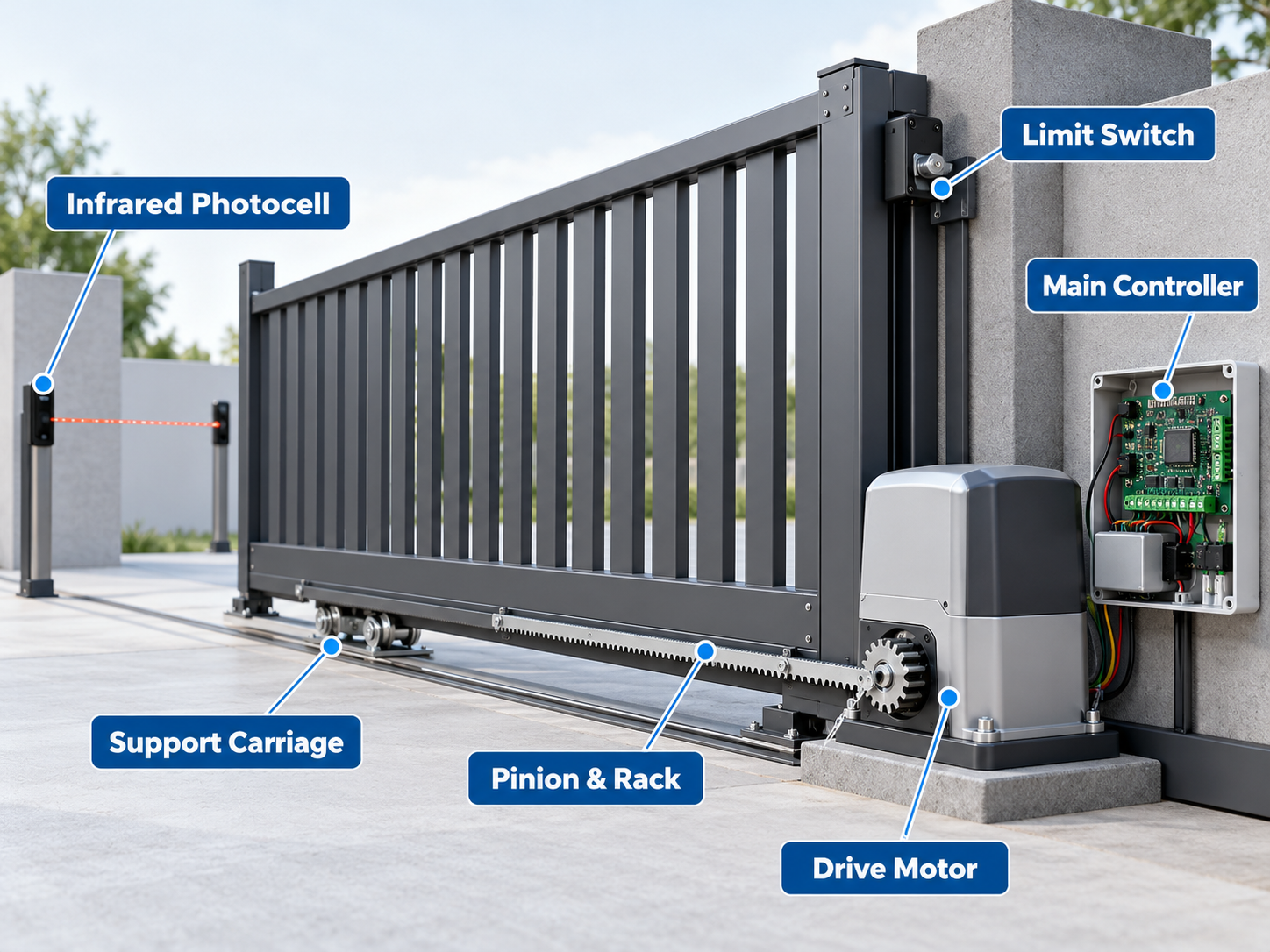

Principais componentes mecânicos e eletrônicos

Um sistema de portão deslizante automático funciona como um conjunto integrado de peças mecânicas de suporte de carga, hardware de transmissão de energia e componentes eletrônicos de controle de baixa tensão. Cada componente deve ser projetado para suportar ciclo contínuo, oxidação ambiental e vibração. A unidade de acionamento elétrico aloja o motor, a caixa de engrenagens, o bloco de terminais e a interface de controle em um gabinete à prova de intempéries com classificação de pelo menos níveis de proteção contra entrada IP44 ou IP54.

O sistema de transmissão mecânico depende de engrenagens de precisão. Cremalheiras de aço ou náilon reforçado são aparafusadas em todo o comprimento da folha do portão. Os racks de aço são selecionados para instalações industriais pesadas com peso superior a 1.000 kg, enquanto os racks de aço encapsulados em náilon oferecem redução de ruído em ambientes residenciais ou de escritório silenciosos. A placa de controle serve como centro de processamento, recebendo entradas de fotocélulas de segurança, botões de pressão, detectores de loop e receptores de rádio, enquanto executa comandos de saída para o acionamento do motor e sinalizadores de advertência.

Os componentes de hardware de segurança evitam acidentes, interrompendo o movimento do portão ao detectar obstáculos. Fotocélulas ativas infravermelhas projetam feixes invisíveis através do caminho do portão; a quebra deste feixe sinaliza imediatamente à lógica de controle para parar e reverter o deslocamento. Além disso, bordas de segurança física (amortecedores de borracha com tiras de contato condutoras internas ou monitores de pressão sem fio) respondem ao contato físico, atendendo aos padrões de segurança como EN 12453 para limites de força.

• Conjunto do motor de acionamento: Integra proteção térmica, engrenagens em banho de óleo ou graxa pesada e uma embreagem de liberação manual para cenários de queda de energia.

• Conjuntos de ferragens estruturais: trilhos de solo, rolos-guia e batentes distribuem cargas estáticas e dinâmicas através de fundações de concreto.

• Rede de segurança e sensores: combina sensores ópticos, amortecedores de contato e limites de sobrecarga com detecção de corrente para proteger veículos e pedestres.

Para obter uma visão geral mais ampla dos layouts estruturais, seleções de trilhos e etapas completas de preparação do local, explore o guia definitivo para portões deslizantes.

Benefícios dos portões de correr automáticos

Portões deslizantes automáticos oferecem vantagens distintas de economia de espaço em relação às configurações de portões giratórios. Como uma folha deslizante se desloca paralelamente às linhas da cerca adjacente, todo o perímetro da entrada permanece livre. Os veículos podem parar diretamente na linha do portão sem correr o risco de entrar em contato com um painel de abertura externa. Este layout maximiza a área de estacionamento utilizável e simplifica o controle de acesso ao longo de calçadas comerciais estreitas ou áreas de carga industriais movimentadas.

Do ponto de vista estrutural e de segurança, os portões de correr oferecem resistência superior contra entrada física forçada. Uma folha de portão deslizante fechada é travada em um bolso de trava final e mantida pelo rígido sistema de acionamento de cremalheira e pinhão, tornando quase impossível forçar a abertura sem equipamento pesado especializado. Os braços do portão giratório, por outro lado, atuam como alavancas longas que exercem forte pressão sobre as dobradiças e os braços do operador quando submetidos a cargas de vento ou impactos físicos.

A integração com infraestrutura de segurança moderna é outro benefício operacional importante. A interface de controle de baixa tensão dentro dos modernos abridores de portão suporta conexão com leitores de cartão RFID, câmeras de reconhecimento de placas de veículos (LPR), teclados biométricos e módulos de aplicativos móveis. Combinados com acionamentos de velocidade variável, os portões deslizantes podem fechar rapidamente após a passagem de um veículo, minimizando os riscos de entrada na porta traseira e mantendo a segurança contínua do perímetro do local.

1. Otimização de Espaço: Não requer espaço livre dentro ou fora da abertura da garagem, maximizando a capacidade de armazenamento do veículo.

2. Alta Segurança e Resistência ao Vento: O sólido envolvimento com trilhos de solo e postes finais proporciona alta resistência contra intrusões físicas e fortes forças de vento.

3. Integração perfeita de controle de acesso: conecta-se diretamente com monitoramento de acesso industrial, emissão automatizada de tickets e plataformas de gerenciamento de segurança.

Ao especificar sistemas para parques logísticos ou entradas de garagem com ciclos de acesso frequentes, a seleção de um abridor de portão deslizante automático para serviço pesado garante um funcionamento contínuo a longo prazo sem superaquecer os enrolamentos internos do motor.

Selecionando o motor de acionamento e o controlador corretos

A seleção de um mecanismo de acionamento de portão apropriado requer a avaliação dos parâmetros estruturais do portão, das condições operacionais ambientais e das frequências de ciclo diárias esperadas. O peso total e o comprimento da folha do portão determinam os requisitos mínimos de torque de inicialização. No entanto, os fatores de resistência ao vento em portões de painel sólido ou revestidos de madeira podem aumentar as forças de carga durante a operação, exigindo que os operadores selecionem tamanhos de motor 30% a 50% acima do peso estático líquido do portão.

A topologia do acionamento do motor desempenha um papel crítico no desempenho do sistema. Os inversores de frequência variável se destacam em ambientes industriais de alta tonelagem, onde a inércia de massa pesada deve ser controlada suavemente ao longo de centenas de ciclos diários. Para aplicações que exigem funcionalidade de backup de bateria durante falhas de energia, os motores CC de baixa tensão com encoders integrados oferecem controles confiáveis ​​de partida e parada suaves, ao mesmo tempo que permitem operação de backup contínua a partir de baterias de reserva.

Fatores ambientais, como faixas de temperatura ambiente, exposição à chuva e salinidade do ar costeiro, devem ditar a seleção dos componentes. As carcaças do motor devem apresentar proteção contra entrada IP55 ou superior, corpos inferiores em alumínio fundido e eixos de transmissão internos em aço inoxidável. As placas eletrônicas devem ser revestidas com laca anticorrosiva conformada para evitar curtos-circuitos causados ​​por condensação, insetos ou flutuações de temperatura.

• Cálculo de peso e atrito: leve em consideração a massa da folha junto com o atrito da pista, inclinação da encosta e coeficientes de resistência ao vento.

• Capacidades de Ciclo de Trabalho: Distinguir entre classificações residenciais intermitentes e requisitos de serviço comercial contínuo para evitar desligamento térmico.

• Padrões de proteção: Certifique-se de que as classificações do gabinete, os sistemas de liberação mecânica e as placas de circuito eletrônico correspondam aos extremos climáticos locais.

Dicas de manutenção e diretrizes operacionais de longo prazo

A manutenção preventiva mantém os sistemas de portões deslizantes automáticos funcionando sem problemas e evita falhas prematuras de peças eletrônicas e mecânicas. As trilhas no solo devem ser mantidas livres de cascalho, lama, neve e detritos. Qualquer obstrução ao longo da pista aumenta a resistência ao rolamento, forçando o motor a consumir uma corrente operacional mais alta e levando ao desgaste prematuro das engrenagens ou ao disparo térmico.

A inspeção sistemática dos componentes do acionamento deve ser realizada a cada seis meses. A interface do pinhão e da cremalheira deve ser verificada quanto à folga adequada da malha da engrenagem (normalmente mantendo uma folga de 1 mm a 2 mm entre os dentes do pinhão e a raiz da cremalheira para evitar que todo o peso do portão repouse no eixo do motor). Lubrifique os racks de aço com graxa sintética de alta viscosidade projetada para exposição externa, enquanto os racks de náilon devem ser mantidos limpos, sem graxa pesada que atraia partículas de sujeira abrasivas.

Conexões elétricas, sensores de segurança e interruptores de limite exigem verificação técnica regular. Os parafusos terminais podem se soltar com o tempo devido à vibração do motor, causando quedas de tensão ou leituras erráticas do sensor. Limpe as lentes das fotocélulas ópticas com panos macios não abrasivos, teste o mecanismo da embreagem de liberação manual para garantir o bom funcionamento durante falhas de energia de emergência e verifique se os sistemas de reversão de segurança reagem imediatamente quando um obstáculo interrompe o deslocamento do portão.

• Procedimentos de liberação dos trilhos: Limpe semanalmente a sujeira, pequenas pedras e detritos dos trilhos de solo para manter baixo atrito de rolamento.

• Calibração da malha da engrenagem: Mantenha uma folga vertical de 1 mm a 2 mm entre os dentes da engrenagem do pinhão e a cremalheira para proteger os rolamentos do eixo do motor.

• Verificação do sistema de segurança: Teste fotocélulas de segurança, sensores físicos de borda e liberações manuais de embreagem mensalmente para verificar a conformidade regulatória.

Em resumo, um mecanismo automático de portão deslizante funciona como uma rede eletromecânica completa onde cálculos de relação de transmissão, regulação de velocidade, lógica de controlador e malhas de segurança operam em conjunto. Ao combinar as capacidades de controle de torque e velocidade do motor de acionamento com as demandas físicas do local – e aderir ao alinhamento mecânico programado e às rotinas de testes eletrônicos – os gerentes de instalações podem garantir um controle de acesso perimetral seguro, suave e confiável nos próximos anos.
