Número Browse:0 Autor:editor do site Publicar Time: 2026-10-06 Origem:alimentado
Um motor de persiana funciona transformando energia elétrica em força rotacional através de um estator e rotor eletromagnético interno, acionando uma caixa de engrenagens planetárias para aumentar o torque, que por sua vez gira um cilindro tubular para enrolar ou desembrulhar sem esforço as ripas da veneziana durante os ciclos de abertura e fechamento. |
Sobre o motor da persiana: uma visão geral da arquitetura do motor tubular e montado lateralmente, princípios mecânicos básicos e integrações industriais personalizadas.
Instalação do motor da persiana: procedimentos essenciais de configuração, parâmetros de alinhamento, hardware de montagem e técnicas críticas de calibração para confiabilidade a longo prazo.
Componentes e design do motor da persiana: uma análise granular da engenharia de componentes internos, escolhas de materiais, design de engrenagens planetárias e mecanismos de proteção térmica.
Benefícios e funcionamento do motor para persiana: Análise de transferência de potência mecânica, vantagens operacionais, ganhos de eficiência e gerenciamento dinâmico de carga durante ciclos de alta frequência.
Fontes de energia para motores de persianas: Exploração de configurações solares monofásicas, trifásicas, de bateria reserva e híbridas projetadas para operação comercial ininterrupta.
Operação do motor e controle de temperatura: Avaliação técnica de chaves fim de curso mecânicas, ciclos de trabalho, sensores de corte térmico e protocolos ativos de gerenciamento de temperatura.
Um motor de persiana é um mecanismo de acionamento eletromecânico projetado para automatizar o movimento vertical das venezianas da cortina ao longo dos trilhos-guia estacionários. Esses motores substituem manivelas manuais, molas contrabalançadas e talhas de corrente com potência rotacional automatizada de alto torque. Ao alojar o conjunto do motor dentro do tubo de transmissão ou montá-lo externamente em um flange lateral resistente, essas unidades fornecem regulação precisa de velocidade, parada automatizada e integração com redes modernas de controle de acesso.
Do ponto de vista da engenharia, os acionamentos das venezianas se enquadram em dois layouts mecânicos principais: motores tubulares e motores industriais montados na lateral (ou centrais). Os motores tubulares cabem diretamente dentro do eixo cilíndrico, maximizando o espaço livre e mantendo uma pegada estética limpa. As unidades montadas na lateral utilizam correntes de transmissão reforçadas ou acoplamentos de engrenagem direta para levantar enormes cortinas de portas industriais que pesam até várias toneladas métricas.
Motores tubulares padrão : projetados para vitrines comerciais, persianas e persianas de segurança leve. Estas unidades compactas operam em velocidades fixas com assinaturas de baixo ruído.
Motores Tubulares de Acionamento Manual : Equipados com acionamento por engrenagem helicoidal interna, permitindo acionamento manual da manivela durante cortes totais de energia.
Motores de montagem lateral para serviços pesados : Construídos para portas de armazéns industriais de alta frequência, incorporando entradas elétricas trifásicas e freios de segurança integrados.
Na OMKER, nossa equipe de engenharia prioriza durabilidade estrutural e torque rotacional suave. Ao especificar engrenagens de aço usinadas com precisão e enrolamentos de cobre de alta qualidade, cada motor de persiana oferece longa vida útil sob cargas operacionais pesadas. Os clientes comerciais europeus solicitam regularmente limites personalizados, sistemas de travagem de baixo ruído e cartões de controlo integrados. Explore nossas especificações técnicas e consulte nossos especialistas através do Contato com o Suporte Técnico da OMKER para otimizar sua arquitetura de automação de entrada.
Faixa de diâmetro interno : As unidades tubulares normalmente medem 35 mm, 45 mm, 59 mm ou 92 mm para caber em tubos de acionamento padrão, enquanto os motores montados na lateral ficam externamente em suportes de flange.
Faixa de saída de torque : Motores tubulares compactos fornecem entre 10 Nm e 300 Nm, enquanto os sistemas industriais de montagem lateral fornecem 300 Nm até 2.000+ Nm.
Materiais da estrutura estrutural : A carcaça tubular fechada utiliza alumínio fundido e aço extrudado, enquanto os acionamentos industriais pesados dependem de carcaças de ferro fundido.
Capacidades de ciclo de trabalho : Os motores tubulares são classificados para 4 a 6 minutos de operação contínua (classificação intermitente S3), enquanto os motores laterais trifásicos suportam ciclos de trabalho contínuos S1/S2.
Dica operacional : Ao selecionar um motor de persiana, calcule o peso total da cortina mais um fator de segurança de 30% para levar em conta o atrito do trilho-guia, a resistência à carga do vento e os lubrificantes para climas frios. A subespecificação do torque do motor causa acúmulo excessivo de calor, resultando em disparo prematuro de sobrecarga térmica durante ciclos operacionais consecutivos. |
A instalação adequada determina diretamente a vida útil operacional, o perfil sonoro e a conformidade com a segurança de qualquer motor de persiana. O alinhamento axial incorreto causa carga desigual na engrenagem, vibração severa e desgaste prematuro na coroa da transmissão e no anel adaptador da transmissão.
Preparação do eixo : Certifique-se de que o tubo de transmissão octogonal ou redondo esteja limpo, rebarbado e livre de costuras de solda internas. Insira o núcleo do motor até que o adaptador de acionamento fique rente ao batente do tubo.
Travamento da coroa e da roda motriz : Prenda o adaptador de acionamento ao tubo usando rebites ou parafusos de retenção. Evite parafusos longos que possam perfurar a carcaça interna do motor ou danificar os enrolamentos de cobre do estator.
Montagem e nivelamento do suporte : Prenda o suporte do cabeçote do motor na placa final usando fixadores de alta resistência. Verifique o alinhamento horizontal perfeito ao longo do eixo do cano com um nível de precisão para evitar distribuição desigual da carga.

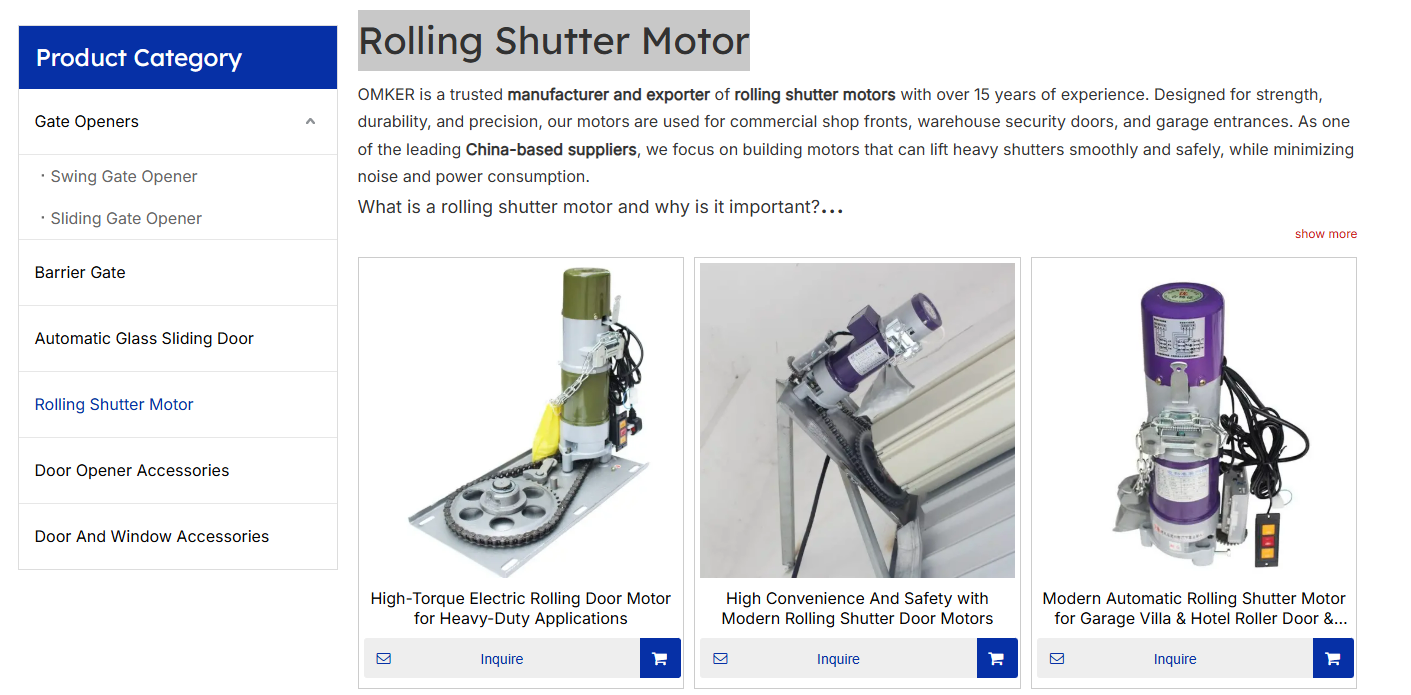

Descubra a linha completa de motores para persianas da OMKER para encontrar a configuração de acionamento ideal para sua configuração de instalação específica: Descubra a linha completa de motores para persianas da OMKER.
Tolerância horizontal do cano : Mantenha o desvio do eixo dentro de 1,5 mm em 3 metros para evitar enrolamento irregular das ripas e fadiga prematura do rolamento.
Inserção do fixador de parafuso : Limite a profundidade do parafuso interno a menos de 10 mm no tubo de transmissão para evitar perfurar o isolamento da bobina do estator e causar curtos-circuitos.
Loop de gotejamento e raio de curvatura da fiação : Mantenha um raio de curvatura dinâmico do cabo de pelo menos 50 mm e forme um loop de gotejamento descendente para impedir a entrada de água.
Ajuste do parafuso de limite : Faça ajustes precisos de meia volta durante a calibração para evitar deslocamento excessivo e emperramento estrutural da cortina.
Nota de manutenção : Durante a instalação, certifique-se de que o cabo de alimentação elétrica forma um laço de gotejamento descendente antes de entrar na cabeça do motor. Isto evita que água da chuva ou condensação escorra ao longo do fio do cabo diretamente para o invólucro do limite eletrônico. |
O design interno de um motor de persiana reflete uma engenharia mecânica rigorosa, otimizada para restrições espaciais extremas. Um motor tubular deve incluir alta geração de torque, redução de velocidade, detecção de posição e frenagem dinâmica em uma carcaça cilíndrica alongada.
Estator e rotor eletromagnéticos : O fio magnético de cobre puro enrolado em laminações de aço silício de alta qualidade gera um forte fluxo eletromagnético, produzindo força rotacional estável com perdas mínimas de energia térmica.
Caixa de engrenagens planetárias de vários estágios : As engrenagens planetárias compactas distribuem a carga mecânica uniformemente em vários pontos de contato dos dentes da engrenagem. Este design reduz drasticamente a fadiga mecânica enquanto aumenta o torque de saída do motor.
Conjunto de freio eletromagnético : Freios eletromagnéticos do tipo disco, aplicados por mola, travam instantaneamente o eixo de transmissão quando a energia é interrompida, evitando o desvio da cortina ou quedas de gravidade.
Conjunto de limite mecânico/eletrônico : Microinterruptores de precisão acionados por parafusos de rosca fina contam as rotações totais do eixo do cilindro para cortar a energia em posições predeterminadas da cortina superior e inferior.
Os engenheiros frequentemente analisam como o desgaste mecânico compromete esses componentes ao longo do tempo. Se você observar ruídos de trituração ou quedas não controladas da veneziana, consulte nosso guia detalhado de solução de problemas para identificar falhas mecânicas no motor da veneziana para evitar falhas totais do sistema estrutural.
Núcleo do estator : Fabricado a partir de chapas de aço silício laminadas a frio para suprimir perdas de calor por correntes parasitas durante ciclos prolongados.
Engrenagens planetárias : Usinadas com precisão em aço de metalurgia do pó de alta resistência para multiplicar o torque em espaços físicos apertados.
Conjunto de freio : Equipado com revestimento de fricção sem amianto para retenção mecânica dinâmica, imediata e à prova de falhas.
Carcaça do motor : Construída com aço extrudado resistente à corrosão para manter o alinhamento rígido do eixo interno sob alta carga.
Engrenagens do interruptor de limite : moldadas em polímero de engenharia POM resistente ao desgaste para manter a contagem precisa do ciclo ao longo de décadas de uso.
Filosofia de Design : Por que construímos nossos corpos de motor com carcaças de aço extrudado sem costura? Através da experiência de campo, os engenheiros da OMKER identificaram que as carcaças de alumínio fundido podem deformar-se sob torques repentinos de carga de vento. As carcaças de aço preservam as tolerâncias da malha do eixo da engrenagem, eliminando o emperramento das engrenagens e prolongando drasticamente a vida útil da caixa de engrenagens. |

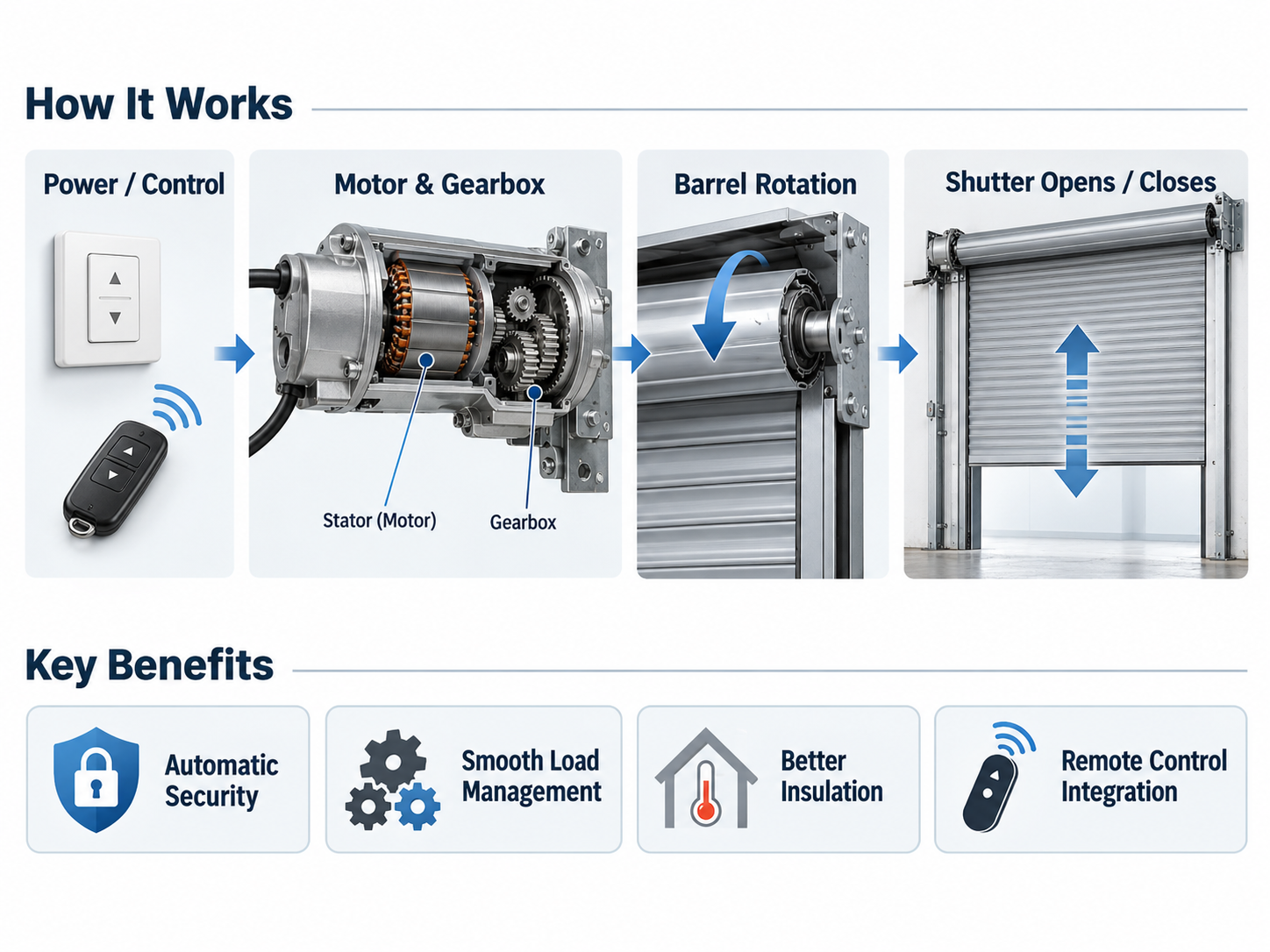

Compreender como funciona um motor de persiana requer a análise da conversão de energia elétrica em movimento linear da cortina. Quando a chave de controle ou transmissor sem fio energiza a bobina do estator, o rotor gira em altas velocidades (normalmente 1.400 a 2.800 RPM). Esta rotação de alta velocidade e baixo torque passa para a caixa de redução planetária de vários estágios, convertendo a velocidade em alto torque de saída (normalmente 12 a 30 RPM na roda motriz final).
Segurança automatizada das instalações : As venezianas motorizadas eliminam cadeados físicos e correntes manuais, travando automaticamente por meio de sistemas de frenagem dinâmica eletromagnética no momento do fechamento.
Eficiência térmica e isolamento : O fechamento motorizado consistente preserva a vedação hermética das escovas nas bordas, minimizando vazamentos de fluxo de ar HVAC e reduzindo os custos de energia do edifício.
Gerenciamento suave de carga : Os protocolos do controlador de partida suave e parada suave eliminam choques mecânicos, evitando a distorção das lâminas e estendendo a longevidade da pista guia.
Para centros de distribuição de alto volume, equipar cortinas de enrolar com unidades de acionamento confiáveis elimina atrasos dispendiosos causados por correntes mecânicas emperradas. Para atualizar a automação de acesso de suas instalações, obtenha soluções de acionamento de nível comercial diretamente da série oficial de motores para persianas da OMKER.
Velocidade de elevação : Os sistemas motorizados automatizados levam em média 3 a 6 segundos por metro, em comparação com 10 a 30 segundos por metro com talhas manuais de corrente.
Tensão Mecânica : Os acionamentos elétricos fornecem torque constante e uniforme ao longo do tubo cilíndrico, eliminando movimentos bruscos que distorcem as ripas da cortina.
Integração de controle : Unidades de acionamento automatizadas conectam-se facilmente com controles remotos sem fio, leitores de acesso RFID, painéis PLC e redes de gerenciamento predial.
Princípio de funcionamento Nota básica : A carga real em um motor de persiana muda continuamente durante a operação. À medida que a cortina sobe, o diâmetro efetivo do cano aumenta com cada camada de ripa enrolada no tubo. Isto aumenta o braço de alavanca efetivo, exigindo saída de torque máximo logo antes da posição totalmente aberta. |
A seleção da configuração de energia elétrica adequada garante que o motor da persiana funcione de maneira confiável em diversas condições ambientais e configurações de infraestrutura de serviços públicos. Os requisitos de energia variam desde fontes residenciais monofásicas até conexões trifásicas industriais pesadas.
Alimentação CA monofásica (230 V / 120 V) : A configuração padrão para vitrines de varejo de pequeno a médio porte e persianas residenciais. Esses motores utilizam um capacitor de funcionamento interno para gerar a mudança de fase necessária para o torque de partida.
Alimentação CA Trifásica (380V / 415V) : Utilizada em aplicações industriais pesadas. A energia trifásica fornece torque rotacional suave sem a necessidade de capacitores de inicialização de fase, permitindo ciclos de trabalho contínuos (classificação S1) para docas logísticas.
Sistemas de energia de 24 Vcc : Unidades de acionamento CC de baixa tensão alimentadas por baterias de reserva carregadas pela rede elétrica ou painéis solares. Essencial para persianas corta-fogo de emergência que devem operar automaticamente durante falhas totais da rede.
AC Monofásico (120V / 230V) : Conexão à rede padrão ideal para montras e persianas residenciais; usa capacitores internos para gerar torque de partida.
AC Trifásico (380V / 415V) : Fornecimento de alta eficiência para centros logísticos; elimina capacitores de partida para fornecer recursos de serviço contínuo S1 ininterruptos.
CC de baixa tensão (sistema de 24 V) : configuração com bateria adaptada para barreiras de segurança contra incêndio e entradas alimentadas por energia solar fora da rede durante blecautes totais.
Insight de seleção de energia: Em regiões com redes elétricas instáveis, os motores monofásicos geralmente falham devido a quedas de tensão que impedem o capacitor de operação de iniciar a rotação. Nestes mercados, a OMKER recomenda a instalação de inversores de 24 Vcc com unidades de gerenciamento de bateria integradas, garantindo o fornecimento estável de corrente, independentemente das flutuações da rede local. |
Quando um motor de persiana levanta uma cortina pesada, a resistência elétrica dentro dos enrolamentos do estator e o atrito mecânico dentro das engrenagens planetárias geram calor. Como os motores tubulares ficam dentro de tubos de acionamento vedados, o gerenciamento da dissipação térmica é vital para evitar quebras no isolamento.
Chave de corte térmico bimetálica : Incorporada diretamente dentro do feixe de bobina de cobre do estator, esta chave termossensível abre o circuito elétrico quando a temperatura interna atinge aproximadamente 135°C a 150°C, cortando a energia para evitar queimaduras no enrolamento.
Classificações de ciclo de trabalho (padrões S2/S3) : A maioria dos motores tubulares comerciais possui uma classificação S2 (trabalho de curta duração) ou S3 (trabalho periódico intermitente), normalmente limitando o tempo de funcionamento contínuo a 4 a 6 minutos antes de exigir um período de resfriamento.
Materiais de isolamento Classe H : Os motores de alta especificação utilizam fio magnético esmaltado Classe H com classificação de até 180°C, proporcionando proteção superior contra falhas de isolamento causadas por ciclos de sobrecarga acidentais.
Limite do Sensor de Corte : Chaves bimetálicas interrompem a continuidade do circuito entre 135°C e 150°C para proteger os enrolamentos do estator.
Duração do ciclo de resfriamento : A recuperação térmica padrão requer 15 a 20 minutos de descanso sob resfriamento ambiente natural.
Classificação de isolamento da bobina : As unidades de alto desempenho apresentam fio magnético Classe H classificado para suportar temperaturas internas de até 180°C.
Precisão do limite de posição : Mecanismos de interruptor de limite de rosca fina de precisão mantêm a precisão de parada dentro de +/- 0,5 mm em milhares de ciclos.
Protocolo de proteção térmica : Nunca ignore um interruptor térmico interno se um motor de persiana parar durante o teste de alta frequência. Permita que a unidade complete seu ciclo natural de resfriamento de 20 minutos. Ignorar os limites térmicos compromete permanentemente o isolamento da bobina de cobre, arriscando curtos-circuitos, incêndio e falha completa do motor de acionamento. |
