A instalação de sistemas deslizantes de abridores de portão requer o estabelecimento de uma almofada de concreto estruturalmente reforçado, a execução de um alinhamento mecânico preciso da almofada do motor, a configuração de correntes de transmissão ou perfis de rack calibrados, a integração de fotoolhos de segurança secundários obrigatórios e o ajuste fino dos parâmetros de limite da placa de controle eletrônico para garantir a automação contínua do acesso ao local.
Ferramentas e materiais necessários
Desempacotando e organizando componentes
Preparando a base de concreto e a fiação
Posicionando e montando o abridor de portão
Configurando a cadeia
Instalando o Photoeye e os dispositivos de segurança secundários
Potência e Alinhamento
Testando os dispositivos de segurança
Adicionando acessórios para funcionalidade aprimorada
Ferramentas civis e de alvenaria: escavadeira de pós-furo, mistura de concreto, grade de estrutura de vergalhão, nível de bolha, placas de cofragem de madeira, tubos de conduíte não metálicos e um conjunto de brocas para alvenaria.
Ferramentas de montagem mecânica: Conjunto de chave de caixa resistente, chave de torque, descascadores de fio, ferramenta de quebra de corrente, fita métrica de aço, linha de corda para calibração axial e chaves de boca combinadas.
Diagnóstico elétrico: multímetro digital, conjunto de chave de fenda isolada, tubo termorretrátil, prensadores de cabos e selante elétrico para terminação de caixa de conduíte à prova de intempéries.
Os clientes comerciais europeus solicitam frequentemente unidades de acionamento CC integradas de baixa tensão devido à sua perfeita compatibilidade de bateria reserva durante interrupções na rede. A seleção de uma unidade de motor de acionamento de nível industrial, como o abridor de portão deslizante de alta eficiência , garante que a carcaça do motor suporte nativamente as demandas de ciclo de serviço pesado sem sobrecarga térmica.
Desembale cuidadosamente todo o hardware e realize uma auditoria de inventário imediata em relação à lista de materiais da fábrica para verificar se não houve danos de transporte ou parafusos faltantes. Mantenha a PCB de controle dentro de sua blindagem antiestática até que a montagem estrutural seja concluída para evitar danos eletrostáticos. Os sistemas de portões deslizantes Omker agrupam componentes mecânicos e eletrônicos em subconjuntos distintos para uma montagem eficiente em campo.
Conjunto da unidade de acionamento: Chassi do motor para serviço pesado com caixa de engrenagens integrada em alumínio fundido.
Hardware de engate: Corrente de transmissão galvanizada (#41/#50) ou seções de cremalheira de aço reforçadas.
Controle e acesso: placa de controle principal pré-cabeada, transmissores remotos multicanal, ímãs de limite e teclas de acionamento manual.

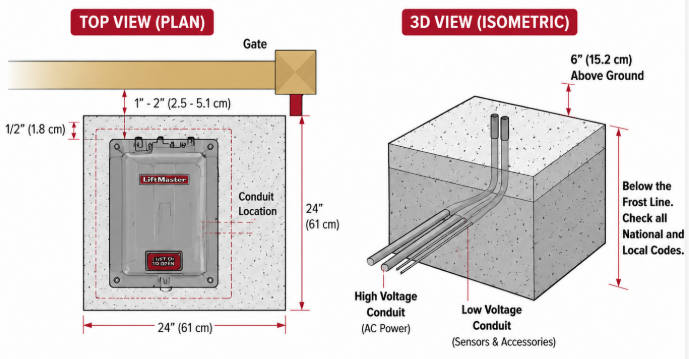

A fundação de montagem deve absorver as forças de inércia de partida e parada geradas pelas pesadas folhas do portão de aço que se movem a velocidades de até 12 metros por minuto. Uma fundação que se desloca ou assenta causa desalinhamentos entre o pinhão e a cremalheira, acelerando o desgaste das engrenagens e causando falha prematura do sistema.
Padrões de engenharia de blocos de concreto:
Profundidade e tamanho da base: Escave um buraco com pelo menos 400 mm de profundidade por 400 mm de largura, estendendo-se abaixo da linha de geada local do solo para evitar levantamentos sazonais do solo.
Mistura de concreto: Fundido com concreto de resistência à compressão mínima de 25 MPa, reforçado com gaiola interna de vergalhões de aço de 10 mm.
Colocação do conduíte: Passe dois conduítes de PVC rígido separados através da almofada - um dedicado estritamente à alimentação CA de alta tensão e o segundo dedicado exclusivamente à fiação de sensores/acessórios de baixa tensão para eliminar a interferência eletromagnética (EMI).
O layout adequado da fundação evita a entrada de água nas caixas de junção de alta tensão durante chuvas torrenciais. Os engenheiros de campo enfatizam que o trabalho inadequado de fundações estruturais é responsável por mais de 40% das chamadas de serviço de campo nos primeiros dois anos de instalação.
A montagem do operador exige um alinhamento horizontal e axial exato para evitar que o peso vertical da folha do portão esmague os rolamentos do eixo de transmissão e os retentores de óleo. As bases do operador Omker apresentam canais de ajuste com fenda para microcalibração.
Prenda a placa de montagem da base resistente na base de concreto usando parafusos de ancoragem de expansão ou parafusos J.
Nivele a placa de base em ambos os eixos horizontais usando porcas de nivelamento e um nível de precisão.
Alinhe a roda dentada de saída do operador paralelamente à linha da estrutura do portão, mantendo uma folga de engate de 15 mm a 20 mm.
Prenda o abridor de porta deslizante com motor de garagem na base, mantendo as ferragens de montagem apertadas com os dedos para verificações finais de alinhamento.

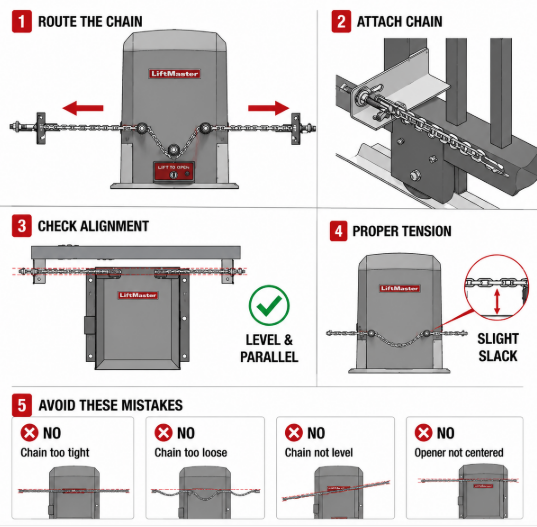

A conexão da corrente de transmissão cria o elo de transmissão de energia entre o eixo do motor de engrenagem helicoidal e a folha do portão. O tensionamento adequado da corrente evita batidas de acionamento durante os ciclos de partida do motor sem sobrecarregar os rolamentos do eixo.
Prenda suportes de corrente resistentes em ambas as extremidades inferiores da moldura da folha do portão.
Passe a corrente de roletes pela roda dentada e por baixo das guias internas dentro do chassi.
Conecte as extremidades da corrente aos esticadores do suporte usando elos de conexão mestres.
Ajuste os esticadores até que a curvatura da corrente meça entre 15 mm e 20 mm por 3 metros de vão.
Dica de manutenção: Limpe regularmente as correntes de transmissão e aplique lubrificantes sintéticos não pegajosos para evitar o acúmulo de poeira. Revise nosso guia completo sobre dicas de manutenção de portões deslizantes para 2026 para padrões de ciclo de vida estendido do equipamento.

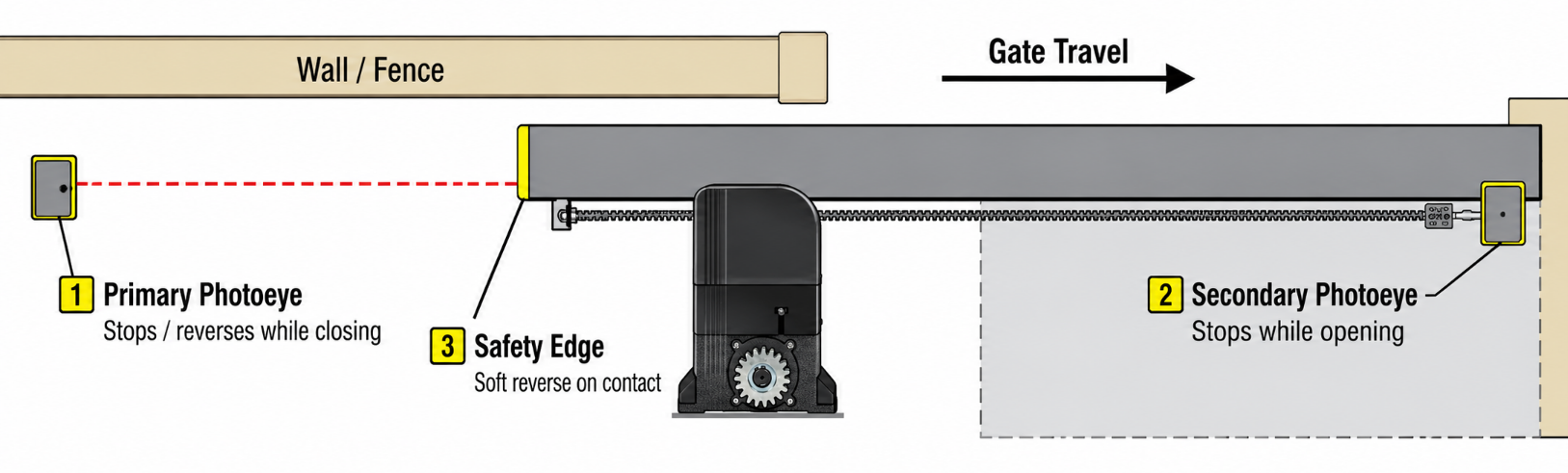

A instalação de fotoolhos de segurança ativa e bordas de contato cria proteção obrigatória contra aprisionamento exigida pelos padrões internacionais (UL 325 e EN 12453) para proteger veículos e pedestres.
Fotoolhos infravermelhos primários: Instalados na abertura da entrada de automóveis (200 mm de altura) para acionar uma reversão imediata do portão quando interrompido durante o fechamento.
Feixe de Segurança do Bolso Secundário: Posicionado através da zona de deslizamento para trás para evitar o aprisionamento de pontos de esmagamento durante os ciclos de abertura.
Sensores de borda resistivos: montados na borda principal da estrutura do portão para iniciar reversões suaves após contato físico.
Antes de energizar o sistema, realize um teste mecânico manual para confirmar se o portão desliza suavemente sob 15 kg de força sem emperrar ao longo de seu trilho.

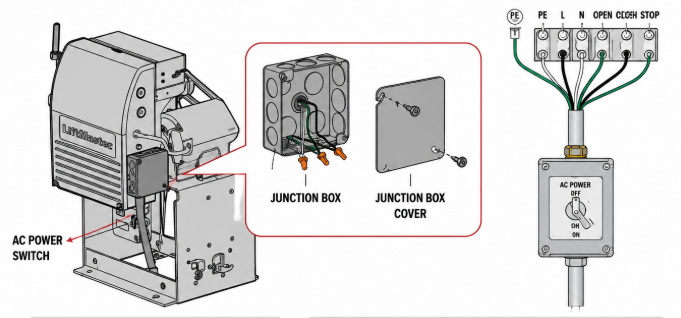

Verifique se a tensão de alimentação CA de entrada corresponde às especificações da placa de controle (220V/110V).
Faça a terminação da fiação elétrica nos terminais de alimentação principal e fixe as conexões de aterramento.
Fixe os suportes da chave fim de curso magnética ou mecânica nos limites precisos de deslocamento total aberto e totalmente fechado.
Aplique a alimentação principal e observe os LEDs de status do sistema para garantir uma saída de tensão de controle CC estável.
Energize o circuito da placa principal e inspecione os indicadores LED de status do sistema quanto à integridade da fonte de alimentação de baixa tensão.
Testes de segurança sistemáticos confirmam que a sensibilidade da força eletrônica interna e os dispositivos de detecção externos acionam respostas instantâneas do sistema durante encontros físicos.
Teste de Sensibilidade à Obstrução: Colocar uma barreira rígida contra o poste fechado; o controlador deve detectar picos de amperagem e inverter a direção em 2 segundos.
Teste de interrupção do fotoolho: Quebre o feixe infravermelho ativo durante o ciclo de fechamento para confirmar a reversão imediata do portão.
Teste da chave de acionamento manual: Desconecte a alimentação elétrica, insira a chave, desengate a embreagem mecânica e confirme a operação suave do portão manual.
Insights de engenharia: Os microcontroladores inteligentes Omker incorporam detecção dinâmica de amperagem que calcula continuamente as mudanças na resistência do vento enquanto detecta instantaneamente obstáculos rígidos para conformidade de segurança superior.

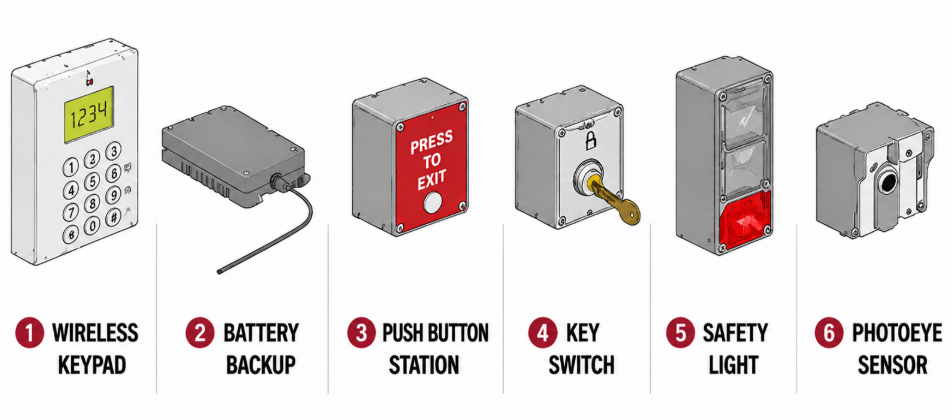

A conexão de periféricos de controle de acesso externo maximiza a segurança e a conveniência do perímetro. As placas de controle Omker fornecem saídas auxiliares integradas de 12V/24V DC e terminais de contato seco para expansão plug-and-play. Saiba mais sobre acessórios para abridores de porta.
Teclados sem fio: Posicionados em pedestais tipo pescoço de ganso na altura da janela do motorista, afastados 1,5 metros da linha do portão.
Detectores de loop indutivo: Corte na superfície da entrada de automóveis para fornecer acionamento automático de saída com as mãos livres e travas de segurança do veículo.
Módulos de acesso inteligente: Receptores Wi-Fi/GSM integrados conectados a terminais de contato seco permitem controle de aplicativos de smartphone e rastreamento de eventos em tempo real.
A instalação bem-sucedida de sistemas de automação deslizante de abridores de portão requer a combinação de preparação estrutural, instalação mecânica limpa e integração de segurança precisa. Os instaladores iniciantes que estabelecem cuidadosamente uma base nivelada, executam o alinhamento adequado da corrente de transmissão ou do rack e testam rigorosamente os mecanismos de reversão de segurança garantirão uma proteção de perímetro confiável e de longo prazo. Ao escolher plataformas de automação robustas e de alto desempenho, como o abridor de portão deslizante, motor de abertura de porta de garagem , manter alinhamentos mecânicos precisos e seguir protocolos de cuidados preventivos como os detalhados em nosso guia sobre Dicas de manutenção de portão deslizante para 2026 , proprietários de imóveis e empreiteiros profissionais alcançam segurança operacional e segurança perimetral duradouras.
