Como instalar um abridor de portão deslizante

A instalação de um abridor de portão deslizante requer o preenchimento de uma base de concreto nivelada, a montagem da unidade de acionamento paralela ao trilho do portão, a fixação de um rack ou acionamento por corrente com tolerâncias exatas de folga, a fiação de energia primária e fotocélulas de segurança e a calibração de interruptores de limite eletrônicos junto com a sensibilidade de detecção de obstáculos para uma operação confiável a longo prazo.

Índice

1. Ferramentas e materiais necessários

2. Desempacotando e organizando componentes

3. Preparando a base de concreto e a fiação

4. Posicionando e montando o abridor de portão

5. Configurando a cadeia

6. Instalando o Photoeye e os dispositivos de segurança secundários

7. Potência e Alinhamento

8. Testando os dispositivos de segurança

9. Adicionando acessórios para funcionalidade aprimorada

Ferramentas e materiais necessários

1. Ferramentas civis e de alvenaria : pá, concreto de presa rápida e conduítes elétricos de PVC de 3/4 de polegada.

2. Ferramentas de alinhamento e medição : nível de bolha, linha de giz, fita métrica e broca para alvenaria.

3. Ferramentas mecânicas e elétricas : chave de soquete, furadeira elétrica, rebarbadora, multímetro, descascadores de fios e chaves de fenda isoladas.

Desempacotando e organizando componentes

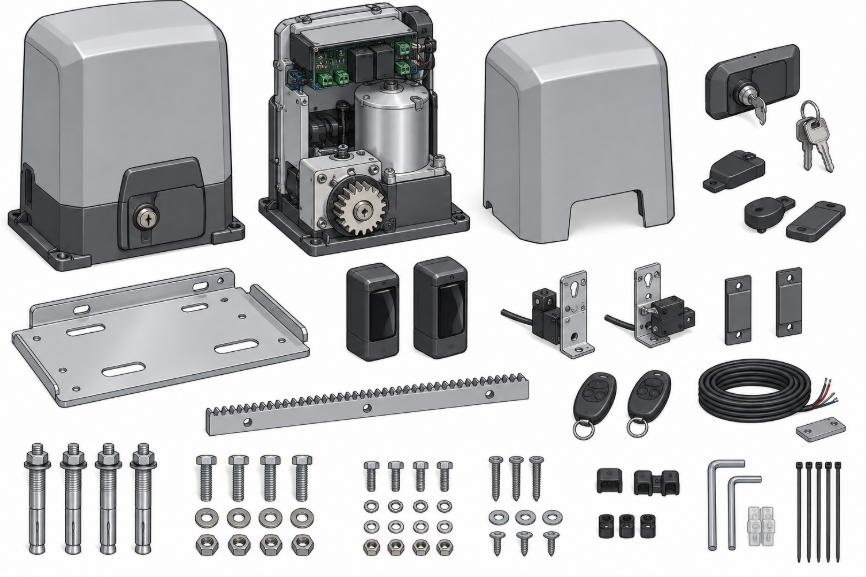

Desembale todos os componentes e compare com o inventário do kit. Disponha o motor, a placa de base, as ferragens e os acessórios de segurança em uma superfície plana. Inspecione quanto a danos no transporte, organize os fixadores por tamanho, teste as travas de liberação da chave e certifique-se de que os terminais de controle eletrônico estejam limpos antes da instalação.

Preparando a base de concreto e a fiação

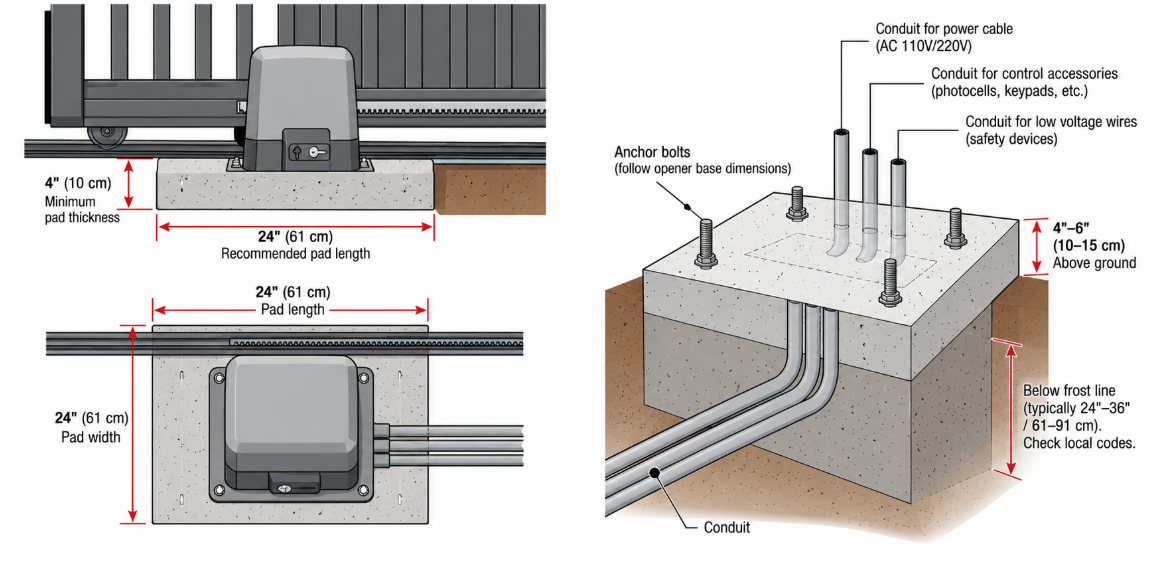

1. Escave um poço de almofada de 400 mm x 300 mm x 400 mm e instale conduítes de PVC separados para alimentação CA e sinal de baixa tensão com separação de 100 mm.

2. Despeje concreto de presa rápida de no mínimo 25 MPa elevado 50 mm acima do solo, incorporando parafusos em J deixando 30-40 mm de rosca exposta para curar por 24-48 horas.

3. Considere um kit de portão deslizante elétrico se o acesso à energia da rede não estiver disponível.

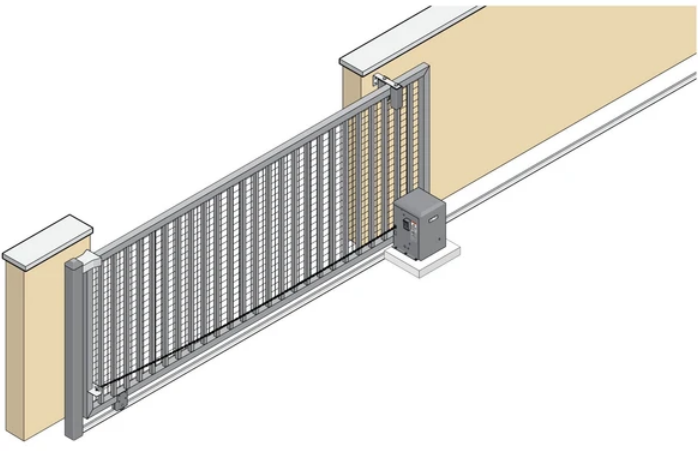

Posicionando e montando o abridor de portão

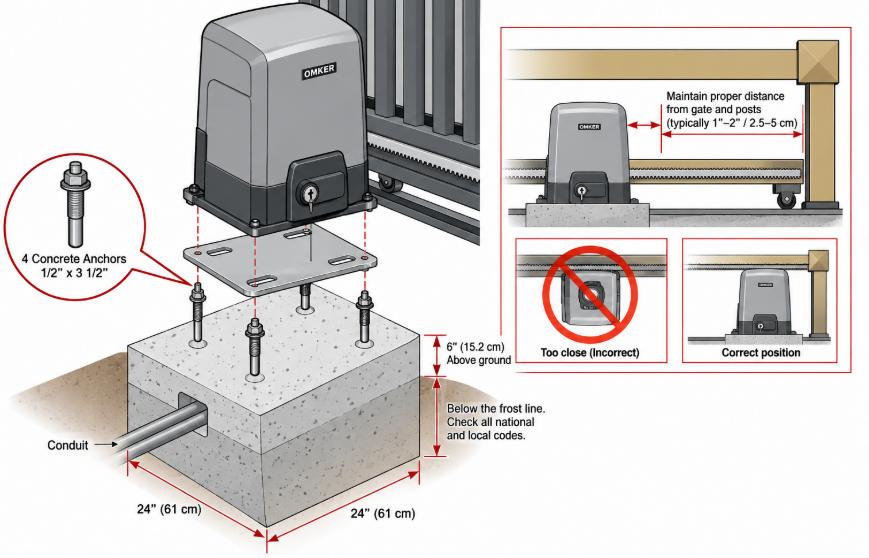

1. Rosqueie as porcas e arruelas de nivelamento inferiores nos parafusos de ancoragem, nivelando perfeitamente a placa de base de montagem em aço.

2. Puxe os cabos através dos orifícios de entrada, monte frouxamente a carcaça do motor, alinhe paralelamente ao trilho do portão e aperte as porcas da base com segurança.

Configurando a cadeia

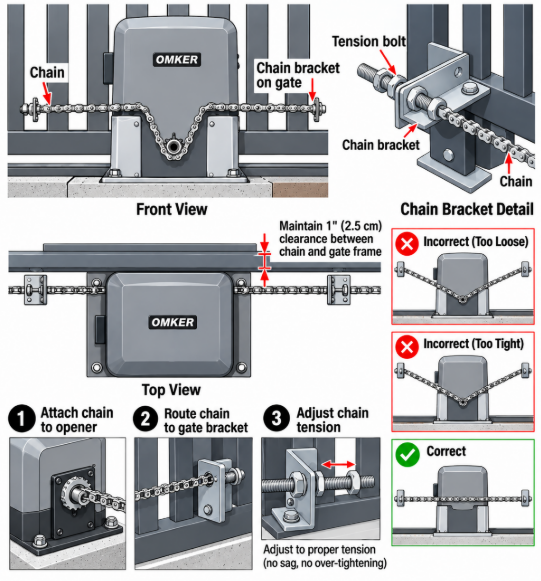

1. Desengate a caixa de engrenagens, monte o rack ou os suportes da corrente na estrutura do portão e mantenha um espaçador de folga da engrenagem de 1,5 mm.

2. Estenda as seções do rack continuamente ao longo da estrutura, mantendo uma folga vertical de 1,5 a 2,0 mm acima do pinhão.

3. Aplique protocolos padrão de manutenção do sistema de portão deslizante para verificar periodicamente o desgaste da cremalheira e a tensão da corrente.

Instalando o Photoeye e os dispositivos de segurança secundários

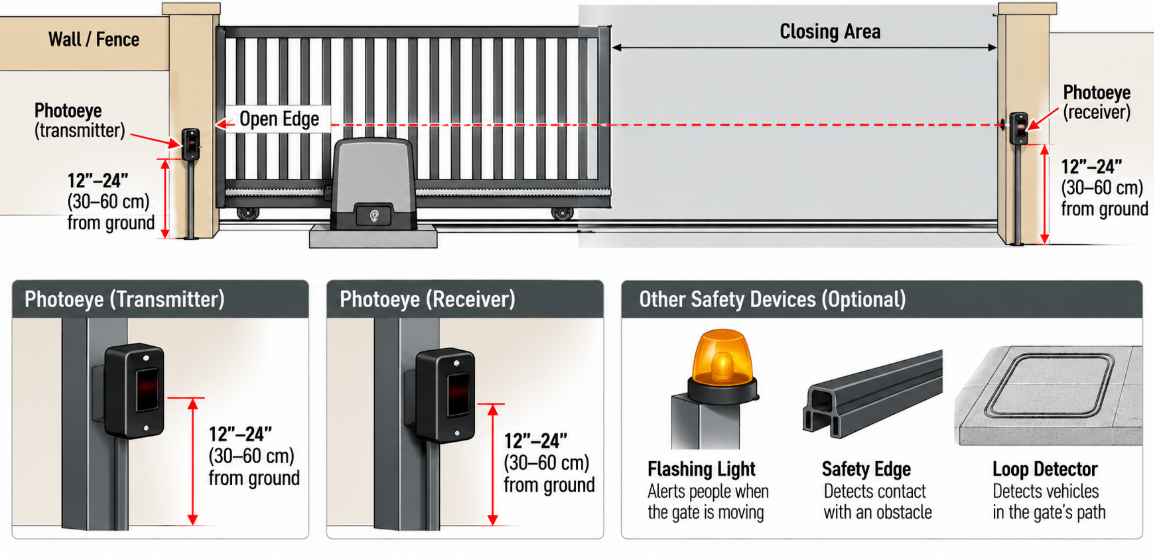

1. Monte sensores fotoelétricos alinhados em pilares a 200-300 mm de altura e conecte os terminais normalmente fechados (NC) à placa de controle.

2. Remova os jumpers dos terminais de fábrica, coloque bordas de segurança de borracha opcionais ao longo da frente do portão e conecte uma lâmpada de advertência.

Potência e Alinhamento

1. Desligue a alimentação CA principal, conecte os terminais ativo, neutro e terra e aterre o pino metálico do chassi com segurança.

2. Anexe atuadores de limite magnético ao rack para pontos de abertura/fechamento, deslize manualmente a comporta para verificar os limites de deslocamento e engate novamente a embreagem de acionamento.

Testando os dispositivos de segurança

1. Bloqueie o feixe infravermelho durante o fechamento para confirmar a reversão automática imediata.

2. Coloque uma barreira sólida contra o poste para verificar a sensibilidade da reversão da força eletrônica.

3. Corte a energia principal para testar a funcionalidade de liberação manual da chave e a operação deslizante manual.

4. Procedimentos de referência para diagnosticar problemas no motor do portão deslizante caso ocorram falhas inesperadas ou falhas reversas.

Adicionando acessórios para funcionalidade aprimorada

1. Teclados e loops de acesso : Instale teclados sem fio externos ou loops de indução na entrada de automóveis para entrada/saída perfeita.

2. Expansão Inteligente e Solar : Integre módulos inteligentes Wi-Fi/GSM e painéis solares com baterias de reserva para controle remoto e reserva de energia.

Resumo

A instalação de um abridor de portão deslizante automático requer uma abordagem equilibrada que combine construção civil sólida, posicionamento mecânico preciso e fiação elétrica segura. Ao lançar sistematicamente uma base de concreto nivelada, mantendo a folga essencial de 1,5 mm entre a cremalheira e o pinhão, conectando os olhos fotoelétricos de segurança obrigatórios e calibrando os limites eletrônicos, os instaladores iniciantes podem obter uma operação suave, confiável e segura.

A adesão a essas diretrizes de engenharia protege componentes mecânicos críticos, prolonga a vida útil da caixa de engrenagens e garante a conformidade de longo prazo com os padrões de segurança perimetral. A manutenção preventiva regular - incluindo a limpeza dos trilhos dos trilhos, a verificação do torque do hardware e o teste da sensibilidade da reversão automática - manterão seu sistema de portão deslizante automatizado operando silenciosamente e com segurança por muitos anos.
