Número Browse:0 Autor:editor do site Publicar Time: 2026-08-21 Origem:alimentado
Para programar um abridor de portão automático, acesse a placa de controle lógico, segure o botão LEARN ou CODE até que o LED indicador acenda, pressione o botão designado em seu transmissor remoto dentro de 10 segundos para transmitir o sinal RF e confirme o emparelhamento quando o LED da placa de controle piscar ou emitir uma sequência de bipes sonoros.
Como programar abridor de portão automático
Compreendendo os diferentes tipos de abridores de portão
Ferramentas essenciais e preparação
Guia passo a passo para programar um abridor de portão automático
Como programar um controle remoto de portão com outro controle remoto
Como programar controles remotos para portões deslizantes
A programação de um abridor de portão automático requer o emparelhamento do transmissor do controle remoto com o receptor RF da placa de controle principal, acionando o modo LEARN da placa e transmitindo o código correspondente.
A arquitetura fundamental da eletrônica moderna de abridores de portão depende de microcontroladores capazes de armazenar identificadores exclusivos de transmissores de rádio em memória EEPROM não volátil. Ao aprender como programar sistemas de abertura automática de portão, os técnicos devem entender que o processo estabelece um handshake seguro entre o receptor de radiofrequência operando em 315 MHz, 433,92 MHz ou 868 MHz e o transmissor remoto portátil. Este handshake utiliza códigos de chave DIP fixos ou algoritmos avançados de código rolante, como Keeloq, para evitar duplicação de sinal ou captura de código por partes não autorizadas.
Durante a sequência de programação, a placa receptora transita para um estado de escuta passiva ao receber um sinal de entrada do botão de programação físico. Uma vez nesse estado, o receptor captura o número de série exclusivo, o código do botão e a semente do código rolante enviado pelo controle remoto. O microcontrolador integrado indexa esses dados em sua tabela de memória interna. Uma vez registradas, as transmissões subsequentes de sinais do controle remoto acionam a lógica da placa de controle para ativar as saídas do relé, energizando o circuito de acionamento do motor para acionar o mecanismo de abertura do portão.
Ao selecionar hardware para instalações comerciais ou residenciais, a programação inadequada ou interferência de sinal pode levar à operação intermitente do portão. Se o seu sistema apresentar recepção de sinal errática ou perder códigos de memória armazenados, pode ser necessário consultar nosso guia técnico sobre Como redefinir o Ghost Control Gate Opener para limpar registros de sistema corrompidos e restabelecer pares de memória limpos.
Por que projetamos nossas placas lógicas com isolamento duplo de microcontrolador? Do ponto de vista da fabricação, separar a lógica de recepção de RF da ponte H de acionamento do motor primário evita que picos de alta tensão do motor corrompam os chips de memória não voláteis durante operações de comutação rápida, que é o principal recurso exigido pelos clientes de engenharia europeus em ambientes industriais pesados.
Parâmetro do componente | Especificação Detalhe Técnico |
Frequência operacional | Bandas ISM de 315 MHz / 433,92 MHz / 868 MHz |
Tipo de criptografia | Código fixo do interruptor DIP/código rolante de 64 bits |
Capacidade de armazenamento | Dependente do modelo de 25 a 500 transmissores |
Janela de programação | Tempo limite ativo de 10 a 30 segundos |
Sensibilidade do receptor | -105 dBm a -112 dBm |
Manutenção da placa de controle: Sempre inspecione o gabinete da placa de circuito principal quanto à entrada de umidade, infestação de insetos ou acúmulo de poeira antes da programação. Limpe os componentes eletrônicos usando limpador de contato elétrico não condutor e certifique-se de que todos os parafusos dos terminais da fiação estejam apertados para evitar quedas de tensão nos circuitos de controle. |

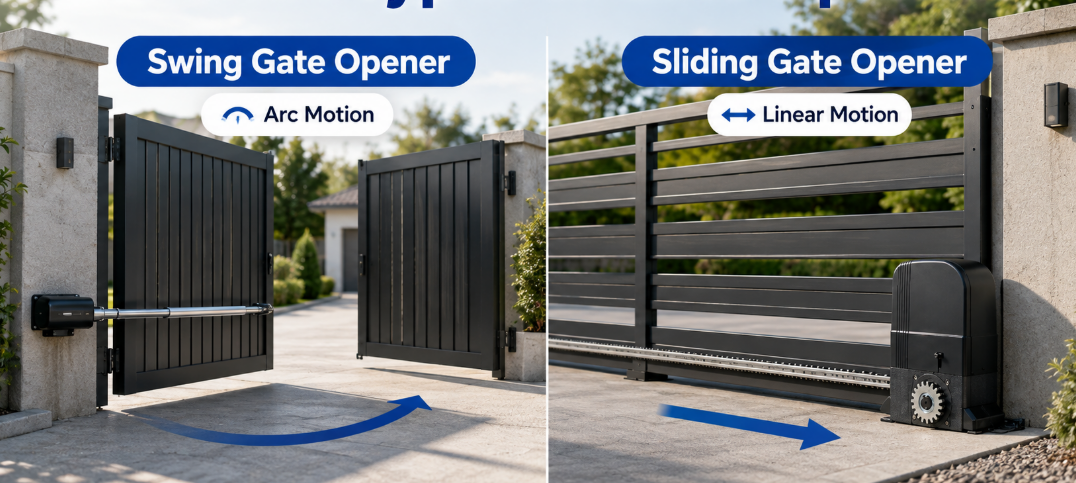

Diferentes tipos de abridores de portão utilizam unidades de acionamento mecânico especializadas e lógica de placa de controle adaptadas especificamente para movimentos estruturais oscilantes ou deslizantes.
Selecionar e programar um abridor de portão requer um conhecimento profundo da cinética mecânica subjacente e dos perfis de carga elétrica. Portões giratórios e deslizantes exercem forças físicas radicalmente diferentes nos operadores de acionamento. Os sistemas oscilantes devem superar a resistência do vento e o atrito das dobradiças ao longo de um arco, enquanto os sistemas deslizantes enfrentam a inércia linear, o atrito da esteira e as demandas de torque de cremalheira e pinhão. Consequentemente, o firmware da placa de controle é adaptado especificamente para cada layout mecânico para gerenciar a limitação de corrente, limites de detecção de obstáculos e curvas de partida/parada suave de aceleração/desaceleração.
Do ponto de vista da engenharia, os clientes industriais modernos priorizam os ciclos de trabalho operacionais, a dissipação térmica e a eficiência do controlador do motor. Os sistemas Brushless DC (BLDC) e 24 V DC superaram amplamente os motores CA tradicionais devido à sua regulação de velocidade superior, menor geração térmica durante ciclos de alta frequência e integração perfeita de bateria reserva. A seleção do sistema de abertura de portão correto impacta diretamente a complexidade da programação eletrônica e dos cronogramas de manutenção de rotina ao longo da vida útil da instalação perimetral.
Antes de iniciar qualquer sequência de programação electrónica, os empreiteiros devem verificar se a estrutura mecânica subjacente está em boas condições. Para procedimentos detalhados de alinhamento estrutural, pós-montagem e instalação em rack, consulte nosso guia mestre abrangente sobre Como instalar um abridor de portão para eliminar a ligação física antes de executar rotinas de configuração eletrônica.
Nossa equipe de engenharia otimiza especificamente as placas de controle para diferenciar entre cargas de inércia e obstruções físicas reais. Os clientes europeus valorizam particularmente os nossos algoritmos de força de bloqueio ajustáveis, que aumentam dinamicamente a corrente de arranque para folhas oscilantes pesadas, ao mesmo tempo que mantêm a reversão de obstáculos ultra-sensível durante a fase final de fecho.
Parâmetro de recurso | Abridor de portão de giro | Abridor de portão deslizante |
Movimento Mecânico | Arco Rotacional (90° a 110°) | Movimento Horizontal Linear |
Mecanismo de acionamento típico | Atuador Linear / Braço Articulado | Pinhão e cremalheira de dentes |
Requisito de espaço | Arco amplo de liberação de entrada de automóveis | Folga da linha de cerca paralela |
Sensibilidade à Carga do Vento | Alto (atua como uma vela sólida) | Baixa (pressão lateral gerenciada por guias) |
Tipo de interruptor de limite | Efeito Hall Interno / Paradas Mecânicas | Chave Magnética / Codificador Óptico |
Os mecanismos do abridor de portão giratório empregam atuadores de parafuso lineares ou braços articulados para puxar ou empurrar as folhas do portão ao longo de um eixo de articulação circular.
Os sistemas de abridor de portão deslizante usam um motor de alto torque equipado com um pinhão que engata uma cremalheira contínua ao longo do trilho inferior do portão.
A preparação adequada requer a coleta de ferramentas de teste elétrico, equipamentos de segurança e verificação do equilíbrio do portão mecânico antes de iniciar a programação eletrônica.
Antes de iniciar qualquer programação do transmissor remoto ou da placa de controle, os técnicos de campo devem realizar uma inspeção rigorosa de pré-comissionamento. A tentativa de programar limites de deslocamento eletrônicos ou controles remotos em um portão que sofre de emperramento mecânico, trilhos desnivelados ou dobradiças desgastadas resultará em falsos acionadores de detecção de obstáculos, disparos de falha de sobrecorrente e falha prematura do motor. A fonte de alimentação elétrica deve ser estável, com tensões de alimentação correspondentes às especificações do painel de controle (entrada 110V/220V AC ou circuito de bateria 24V DC).
Além das ferramentas físicas, a verificação do ambiente de RF é essencial. O alto ruído eletromagnético ambiente proveniente de linhas de energia próximas, máquinas industriais ou torres de comunicação sem fio pode degradar gravemente o alcance do emparelhamento do controle remoto. Uma rotina de preparação limpa e sistemática evita falhas na transferência de código e garante confiabilidade operacional de longo prazo para o usuário final.
Nas licitações de projetos comerciais, os instaladores citam rotineiramente a estabilidade do fornecimento de energia como sua principal preocupação. Para resolver isso, nossos sistemas de controle incorporam circuitos de regulação de entrada de ampla tensão capazes de funcionar de forma confiável entre 180 V e 260 V CA, garantindo que as flutuações de tensão de campo não apaguem as configurações aprendidas da memória remota.
Item de ferramenta | Finalidade da aplicação | Especificação essencial |
Multímetro Digital | Teste de tensão e continuidade CA/CC | Classificação CAT III 600V |
Conjunto de chave de fenda isolada | Ajuste do bloco terminal e acesso à tampa | Certificado VDE 1000V |
Caneta pequena de cabeça chata | Manipulação de interruptor DIP e botão de reinicialização | Ponta não condutora |
Pano e escova limpos | Remoção de detritos e poeira da placa | Sintético Antiestático |
Baterias remotas sobressalentes | Verificação de energia do transmissor | Células frescas CR2032 / 12V 27A |
Considerações de segurança: Sempre desconecte a alimentação CA principal e as baterias reserva ao tocar em blocos de terminais energizados. Certifique-se de que todas as fotocélulas de segurança e sensores de borda estejam conectados corretamente antes de colocar o controlador nos modos de programação automática para evitar movimentos não intencionais do portão durante a configuração. |

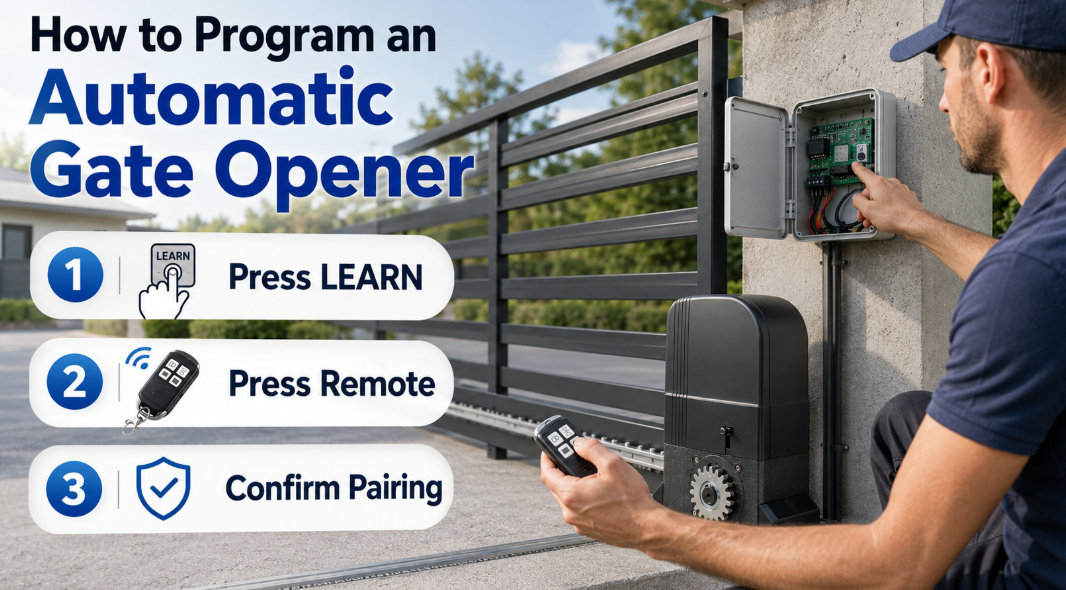

Programar um abridor de portão automático envolve entrar no modo de emparelhamento na placa lógica, enviar um sinal do controle remoto e verificar o sucesso do emparelhamento.
A programação de uma moderna placa de controle de abridor de portão é um procedimento eletrônico estruturado projetado para registrar as credenciais do transmissor no buffer de memória do receptor. Embora os layouts das placas de controle variem entre os fabricantes, a lógica do firmware subjacente segue uma sequência padronizada. Os técnicos devem executar estas etapas deliberadamente, prestando muita atenção aos LEDs de status e aos indicadores sonoros acústicos emitidos pela placa lógica.
Os clientes comerciais europeus solicitam frequentemente integração de código rolante de alta segurança combinada com configuração multicanal de botão duplo – permitindo que um botão ative uma abertura para pedestres de uma folha e outro para acionar a passagem completa do veículo. A compreensão de cada etapa da sequência de programação garante uma execução perfeita no local.
Para garantir durabilidade de longo prazo em aplicações de alto tráfego, os instaladores profissionais geralmente escolhem soluções de acionamento de nível comercial, como nosso abridor de porta deslizante, motor de abertura de porta de garagem , que apresenta placas de controle MCU integradas, menus de display digital de LED e módulos receptores anti-interferência construídos especificamente para uso pesado.
Por que os clientes comerciais preferem menus de programação LED digitais em vez de chaves DIP manuais? As interfaces digitais eliminam a degradação do contato mecânico causada pela umidade ambiente e pela névoa salina em instalações costeiras, permitindo ajustes precisos em microssegundos para o tempo de partida suave e a sensibilidade a obstáculos.
Fase Passo | Ação necessária | Resposta esperada do conselho |
1. Botão Localizar | Caixa de controle de acesso; identificar o botão LEARN / CODE | LED de status da placa em modo de espera |
2. Entre no modo | Pressione e segure o botão LEARN por 2-3 segundos | O LED indicador fica vermelho/azul sólido |
3. Programa remoto | Pressione o botão desejado no transmissor remoto | O LED pisca rapidamente / um sinal sonoro soa |
4. Confirme | Aguarde o sinal de resposta da placa | LED pisca 3 vezes ou solidifica |
5. Teste remoto | Recue 5 metros e pressione o botão programado | Cliques do relé do portão; partida do motor |
6. Sair do modo | Aguarde 10 segundos ou pressione o botão LEARN uma vez | LED apaga; placa sai da programação |
Abra o gabinete da caixa de controle à prova de intempéries e localize a placa de circuito impresso principal (PCB) para encontrar o interruptor tátil identificado como LEARN, CODE ou RF SET.
Pressione e segure o botão LEARN por aproximadamente dois a três segundos até que o LED indicador de programação próximo acenda continuamente, significando que a placa está no modo de recepção.
Enquanto o LED de programação estiver ativo, pressione e segure o botão específico em seu transmissor de controle remoto portátil por um a dois segundos para transmitir seu código RF.
Observe o LED indicador no painel de controle do automatismo; piscar rapidamente ou um bipe audível confirma que o receptor aprendeu com sucesso o código do transmissor.
Afaste-se do gabinete de controle, certifique-se de que a área da entrada de automóveis esteja livre de todas as obstruções e pressione o botão programado para verificar a ativação suave do relé do motor e o deslocamento do portão.
Permita que o painel de controle expire automaticamente após 10 segundos ou pressione o botão LEARN brevemente para sair do modo de programação e retornar o sistema ao estado operacional normal.
Certifique-se de que baterias novas de lítio de alta capacidade estejam instaladas em todos os transmissores antes da programação e evite manter os botões do transmissor pressionados por muito tempo para evitar transbordamento do buffer de memória.
Para ativar o fechamento automático, localize a chave DIP AUTO CLOSE ou a configuração do menu digital no painel de controle, coloque-o na posição ON e ajuste o potenciômetro do trimmer (TRIM-CLOSE) para definir a duração desejada do atraso da pausa (normalmente de 5 a 120 segundos) antes que o portão inverta automaticamente a direção para fechar.
Dica de Ajuste Operacional: Sempre configure o temporizador de fechamento automático em conjunto com fotocélulas infravermelhas de segurança. Nunca ative a funcionalidade de fechamento automático sem dispositivos de proteção secundários ativos conectados às entradas de parada principais. |
A clonagem ou transferência de códigos entre controles remotos de portão permite aos usuários duplicar o acesso ao transmissor sem abrir o painel da caixa de controle principal.
A programação direta de remoto para remoto - geralmente chamada de clonagem direta ou aprendizado de código sem fio - é um recurso conveniente suportado por muitos receptores de rádio modernos para abridores de portão. Este procedimento permite que administradores de instalações ou proprietários programem transmissores adicionais sem exigir acesso físico ao invólucro da placa de controle. Isto é especialmente vantajoso em ambientes comerciais ou complexos multifamiliares onde a abertura dos armários elétricos principais representa riscos de segurança ou tempo de inatividade operacional.
O processo depende se o sistema de controle usa frequências de código fixo ou tecnologia de código rolante de autoaprendizagem. Em sistemas de código fixo, o novo controle remoto copia fisicamente a sequência de modulação por largura de pulso (PWM) diretamente do controle remoto mestre. Em sistemas de código rolante, o controle remoto mestre atua como uma ponte de autenticação, instruindo o receptor da placa de controle sem fio a abrir uma janela de aprendizado remoto para aceitar o transmissor secundário.
Os gerentes de instalações frequentemente priorizam a clonagem sem fio para gerenciar grandes volumes de usuários remotos. Em nossa engenharia de produto, incorporamos uma função localizada de bloqueio do transmissor mestre. Isso evita que pessoas não autorizadas façam a autoclonagem de controles remotos, a menos que a sequência mestra da chave de administração seja inserida primeiro, atingindo um equilíbrio ideal entre conveniência e segurança.
Parâmetro de clonagem | Código Fixo Remoto | Controle remoto de código rolante (Keeloq) |
Distância Física | Toque de cima para cima (1-2 cm) | Dentro da faixa de RF do receptor (2-5 metros) |
Mestre necessário? | Sim, controle remoto original ativo | Sim, controle remoto mestre autorizado |
Acesso à placa necessário? | Não | Não (se o aprendizado sem fio estiver ativado) |
Nível de segurança do código | Baixo (sequência de bits estáticos) | Alto (chave dinâmica criptografada) |
Duração da transferência | 3 a 5 segundos | 10 a 15 segundos |
Certifique-se de que os controles remotos original e alvo operem em frequências de rádio idênticas (por exemplo, 433,92 MHz) e que o controle remoto mestre possua uma bateria totalmente carregada.
Coloque o controle remoto mestre e o controle remoto alvo lado a lado ou de cima para cima e, em seguida, pressione e segure o botão no controle remoto mestre até que o indicador LED permaneça sólido.
Enquanto segura o botão do controle remoto mestre, pressione e segure o botão alvo no novo controle remoto até que seu LED pisque rapidamente, confirmando a cópia bem-sucedida do código RF.
Certos fabricantes de alta segurança exigem o pressionamento de um botão traseiro oculto ou combinações específicas de teclas de dois botões no controle remoto mestre para acionar a autorização do receptor antes que o controle remoto alvo possa ser registrado.

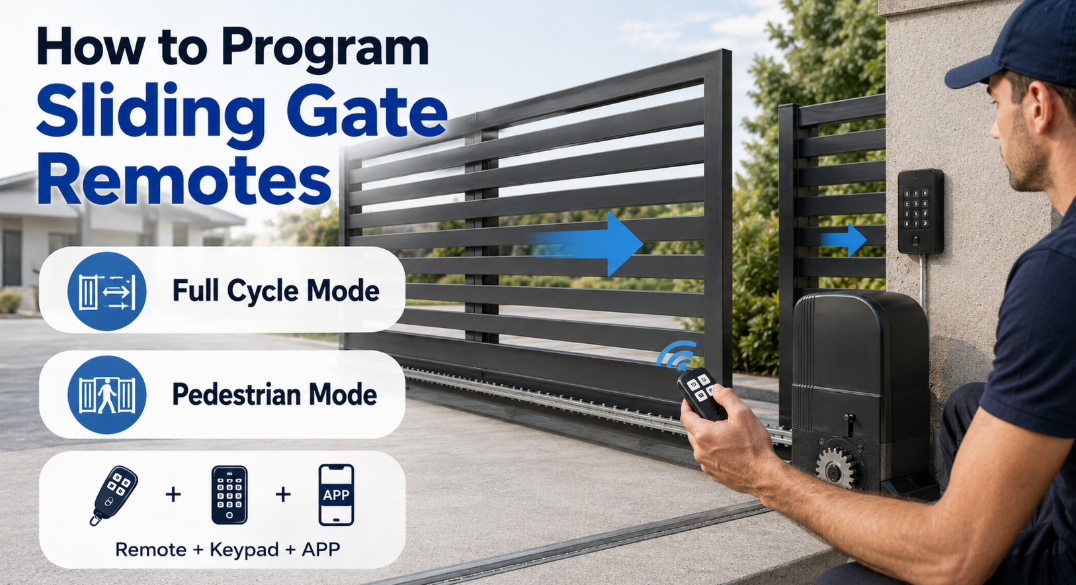

A programação de controles remotos de portão deslizante requer a sincronização dos botões do transmissor com o controlador do portão deslizante durante a configuração de interruptores de limite magnéticos e sensores de segurança.
As unidades de acionamento do abridor de portão deslizante representam uma categoria de automação perimetral de serviço pesado, onde a potência do motor, o momento inercial e os ciclos de resposta rápida exigem temporização eletrônica precisa. Ao programar um controle remoto do abridor de portão deslizante, os técnicos estão configurando não apenas funções simples de relé de abertura/fechamento, mas muitas vezes modos multifuncionais, como modo pedestre (abertura parcial do portão em 1 metro) versus modo de ciclo completo do veículo.
Além disso, os sistemas de portas deslizantes de alto desempenho exigem calibração integrada entre comandos remotos, feedback de chave fim de curso magnética ou óptica e rampas eletrônicas de aceleração de partida suave/parada suave. Uma sequência de programação inadequada pode levar a fortes impactos mecânicos contra os batentes de deslocamento, acelerando o desgaste físico da cremalheira.
Nossas soluções de acionamento para serviços pesados, como o abridor de portão deslizante, motor de portão de garagem , utilizam placas de microprocessador avançadas que suportam programação remota multicanal, ajustes de torque digital e lógica de reversão instantânea de obstáculos projetada para máxima segurança operacional. Além disso, os sistemas equipados com nossos módulos de abridor de porta de garagem com motor de portão deslizante oferecem engate de engrenagem ultrassilencioso, alta eficiência térmica e proteção IP55 à prova de intempéries para ambientes externos extremos.
Por que os engenheiros industriais insistem em interruptores de limite magnéticos sem contato para sistemas deslizantes? Os microinterruptores mecânicos sofrem congelamento da alavanca no inverno e corrosão por contato em climas úmidos. Os sensores de efeito Hall sem contato proporcionam desgaste físico zero, mantendo pontos de parada exatos em micromilimetros, independentemente das condições ambientais.
Modo de operação | Configuração de botão remoto | Função e resposta do portão |
Modo de ciclo completo | Botão 1 (canal único) | Curso completo de abertura e fechamento até interruptores limitadores |
Modo pedestre | Botão 2 (canal duplo) | Abertura parcial (aprox. 1 metro) para acesso de pedestres |
Parada / Emergência | Botão 3 (multicanal) | Frenagem imediata do motor e retenção de movimento |
Acesso ao teclado | Código PIN de 4 a 6 dígitos | Transmite sinal de RF correspondente ao código do receptor programado |
Os dispositivos de abertura de portão deslizante utilizam motores elétricos de alto torque e transmissão de cremalheira e pinhão para converter o acionamento rotacional em movimento perimetral linear suave ao longo dos trilhos no solo.
Acesse o painel de controle do portão deslizante, pressione o botão LEARN uma vez para emparelhamento completo do veículo ou duas vezes para emparelhamento no modo pedestre e, a seguir, pressione o botão remoto desejado para travar o código na memória.
Para programar um teclado de entrada sem fio para um abridor de portão deslizante, insira o código de programação mestre no teclado, pressione o botão LEARN na placa de controle do portão, insira o PIN de acesso escolhido no teclado e pressione a tecla ENTER/SEND para registrar o código RF sem fio.
Dica de manutenção do portão deslizante: Mantenha a cremalheira inferior livre de folhas, cascalho e gelo. Verifique periodicamente os sensores de captação da chave fim de curso magnética para garantir que estejam alinhados entre 5 mm e 10 mm dos suportes magnéticos para evitar erros de limite de deslocamento durante a operação remota. |
Dominar como programar um abridor de portão automático é uma habilidade essencial para garantir um controle de acesso suave, seguro e confiável em locais comerciais, industriais e residenciais. Seguindo uma abordagem sistemática – desde a verificação do equilíbrio mecânico e a seleção do mecanismo de acionamento apropriado até o acesso à placa lógica, a execução da rotina LEARN e a calibração dos acessórios de segurança – os instaladores e gerentes de instalações podem eliminar o tempo de inatividade operacional e evitar vulnerabilidades de segurança. Esteja você configurando um único braço do abridor de portão oscilante ou comissionando um motor do abridor de portão deslizante de alto torque, aderir aos protocolos elétricos corretos, cronogramas de manutenção da bateria e etapas de emparelhamento de RF garantem o desempenho ideal do sistema a longo prazo. A automação moderna de portões continua a evoluir com conectividade inteligente e criptografia avançada, tornando a programação eletrônica precisa a base de uma proteção perimetral robusta.
