O guia definitivo para portões deslizantes

Um portão deslizante é uma barreira perimetral automatizada ou manual que opera horizontalmente ao longo de um trilho ou sistema cantilever, projetada para fornecer segurança perimetral com economia de espaço, resistência ao vento e longevidade estrutural em pontos de acesso de alta frequência.

De relance

Portões de correr com trilhos terrestres

Os portões de correr com trilhos no solo possuem uma fundação de concreto embutida com um trilho metálico que suporta diretamente todo o peso do painel do portão durante o movimento.

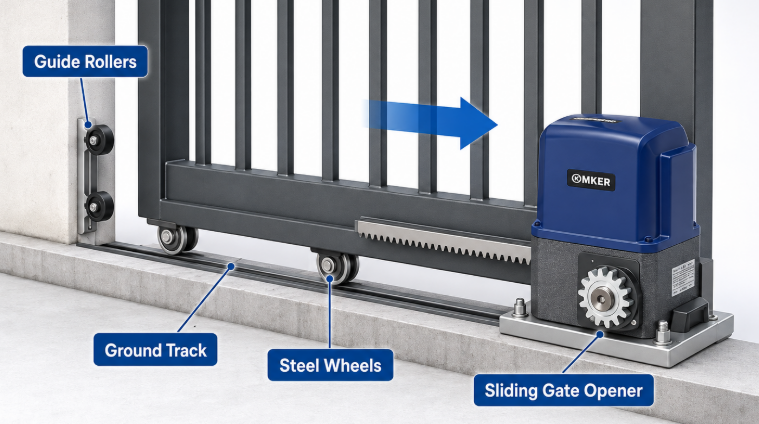

Portões deslizantes no solo transferem o peso estrutural diretamente através de rodas de aço para um trilho no nível do solo embutido ao longo da laje de concreto. Como as cargas verticais são continuamente suportadas ao longo de todo o caminho de condução, a folha do portão requer menos profundidade da estrutura do que as estruturas em balanço, tornando os trilhos no solo ideais para aberturas ultralargas de veículos ou portões pesados ​​revestidos de aço.

A operação adequada depende muito do nível do concreto da fundação e do alinhamento exato dos trilhos. Qualquer deslocamento do solo ou deflexão da esteira aumenta o arrasto mecânico, exigindo maior torque de partida do abridor de portão deslizante primário para serviço pesado . As instalações modernas incorporam trilhos de aço galvanizado embutidos e canais de drenagem laterais para evitar lombadas e, ao mesmo tempo, evitar o acúmulo de água e detritos que poderiam descarrilar as rodas rolantes.

Os rolos-guia montados na parte superior mantêm o alinhamento vertical durante fortes cargas de vento lateral, enquanto as rodas com rolamentos selados com precisão proporcionam um rolamento suave e contínuo. Quando configurados com motores de acionamento apropriados, os sistemas de esteira oferecem deslocamento horizontal compacto que requer apenas uma pequena folga igual à abertura da entrada de automóveis.

Portões cantilever

Portões cantilever suspensos sobre a calçada sem tocar o solo, apoiados inteiramente por carrinhos de roletes internos montados em uma cauda de contrapeso.

Os sistemas de portão cantilever eliminam trilhos de solo em toda a entrada de veículos, tornando-os ideais para estradas não pavimentadas, declives acentuados, zonas de neve intensa ou ambientes industriais com alto teor de cascalho. A estabilidade estrutural depende de uma seção de contrapeso estendida (normalmente de 30% a 50% da largura da abertura) ancorada a uma base de concreto pesado fora do vão livre da abertura.

O projeto mecânico deve levar em conta o intenso torque rotacional e as forças de momento em balanço. À medida que o painel do portão se estende, a tensão puxa para cima o carro de rolos dianteiro enquanto as forças de compressão empurram para baixo o carro traseiro. Consequentemente, a viga inferior principal requer um módulo de seção elevado, muitas vezes utilizando canal de aço estrutural ou perfis pesados ​​de alumínio extrudado para evitar deflexão estrutural.

Como os portões cantilever permanecem elevados, a neve, a lama e os detritos da estrada não podem impedir o movimento horizontal. Além disso, a montagem da cremalheira elevada na folha do portão isola a cremalheira e o pinhão do abridor de portão deslizante da umidade do solo e inundações, garantindo uma operação confiável em ambientes industriais adversos.

Sistemas de esteiras e rodas

Os sistemas de trilhos e rodas formam a interface central de rolamento dos portões guiados pelo solo, combinando perfis de rodas usinados com precisão com geometrias de trilhos específicas.

A eficiência mecânica depende diretamente da interface entre as rodas rolantes e os trilhos-guia. A seleção do perfil geométrico correto afeta a resistência ao rolamento, a estabilidade da carga lateral, a geração de ruído e a eliminação de detritos. As principais configurações utilizadas na engenharia perimetral incluem opções de ranhura em V, ranhura em U e superfície plana.

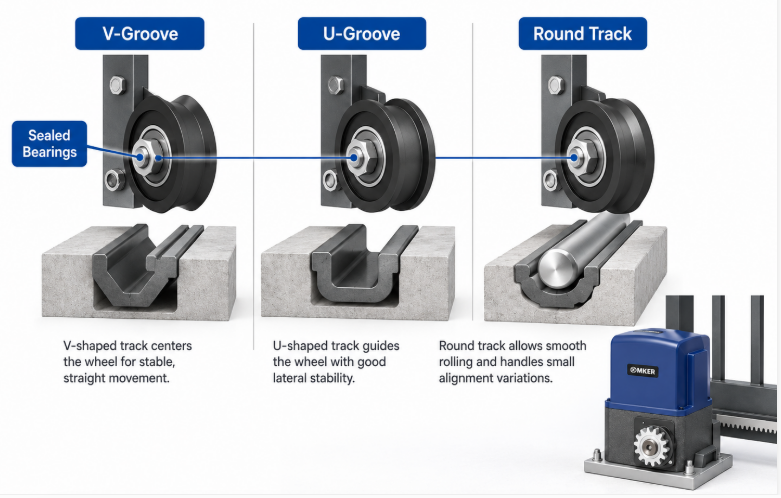

As rodas com ranhura em V apoiadas em trilhos angulares de aço invertidos proporcionam forte ação autocentrante e resistência lateral, embora a areia na ponta do trilho possa criar picos de torque temporários para o motor de acionamento. Rodas com ranhura em U montadas em trilhos superiores arredondados distribuem cargas verticais sobre uma área de superfície maior, reduzindo o desgaste estrutural e produzindo deslocamentos mais silenciosos, adequados para locais comerciais.

Rodas usinadas de aço carbono com tratamentos de superfície endurecida oferecem capacidades de peso excepcionais sem deformação superficial. Os cubos duplos com rolamentos de esferas e vedações sintéticas excluem poeira e água, preservando o baixo atrito de rolamento em ciclos operacionais exigentes.

Portões de pista rolante

Os portões rolantes utilizam seções de trilhos montadas na superfície combinadas com estruturas estruturais leves para instalação rápida e flexibilidade modular.

As configurações de portões rolantes fornecem uma solução prática para instalações temporárias, terrenos comerciais alugados ou projetos de modernização. Em vez de exigir valas profundas no solo, os trilhos modulares são aparafusados ​​diretamente às superfícies de concreto armado existentes usando âncoras mecânicas de alta resistência, reduzindo significativamente o tempo de preparação civil.

As estruturas dos portões são normalmente fabricadas com tubos de aço estrutural oco ou perfis de alumínio para minimizar o peso morto total. A menor massa estrutural reduz a inércia de inicialização do motor, permitindo a integração de motores eficientes de abridores de portão deslizantes de alto desempenho, equipados com perfis de aceleração de partida suave e parada suave para evitar o desgaste do sistema.

Garantir o nivelamento da superfície ao longo do percurso é vital. As inclinações da entrada de automóveis acima de 2% exigem hardware de frenagem mecânica ou operadores motorizados com freios elétricos integrados para garantir o movimento controlado durante a liberação manual ou falhas de energia.

Coisas a considerar ao projetar um portão deslizante

Projetar um portão deslizante industrial requer a avaliação da mecânica estrutural, das cargas dinâmicas do vento, das condições do local, da frequência de serviço e dos padrões de segurança de controle de acesso.

A implementação bem-sucedida exige o equilíbrio dos princípios estruturais com a dinâmica do local. A avaliação antecipada das especificações técnicas evita desgaste do motor, distorção da estrutura e problemas de conformidade. As principais considerações de design incluem:

✅ Peso total do portão e massa da estrutura: Calcule o peso cumulativo da estrutura do portão e dos painéis de preenchimento para determinar as classificações de carga do rolamento da roda, o dimensionamento da viga estrutural e os requisitos de torque de partida do motor.

✅ Área de superfície de carga de vento: Folha sólida ou preenchimentos de estacas criam alta resistência ao vento durante tempestades, criando forças laterais dinâmicas contra rolos-guia que aumentam a resistência do motor.

✅ Ciclos de trabalho operacional diário: Os locais de logística industrial exigem motores inversores CA trifásicos ou sem escova de 24 Vcc para serviço contínuo, enquanto as entradas comerciais de menor tráfego operam efetivamente em motoredutores de serviço intermitente padrão.

✅ Profundidade da Fundação Civil: Certifique-se de que as almofadas de ancoragem de concreto para carros cantilever ou vigas de nível de solo se estendam abaixo das profundidades da linha de congelamento do solo local para evitar levantamentos do solo e desalinhamentos dos trilhos.

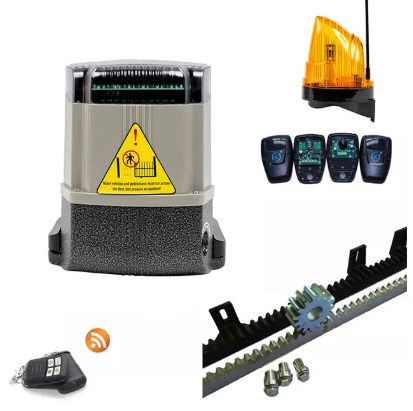

✅ Seleção da cremalheira e do pinhão de acionamento: combine o peso do portão com os materiais apropriados da cremalheira, escolhendo náilon reforçado com aço para operação silenciosa em serviços leves ou cremalheiras de aço zincadas para portões industriais pesados, mantendo uma folga de malha de 1 mm a 2 mm.

✅ Sistemas de segurança integrados: padronize a segurança perimetral de acordo com EN 12453 ou UL 325 instalando fotocélulas ópticas de segurança, sensores de borda sem fio ao longo das bordas principais, chaves de liberação manual e detecção de obstrução com sensor de força ajustável dentro da unidade de controle eletrônico.

Personalizado ou pronto para uso?

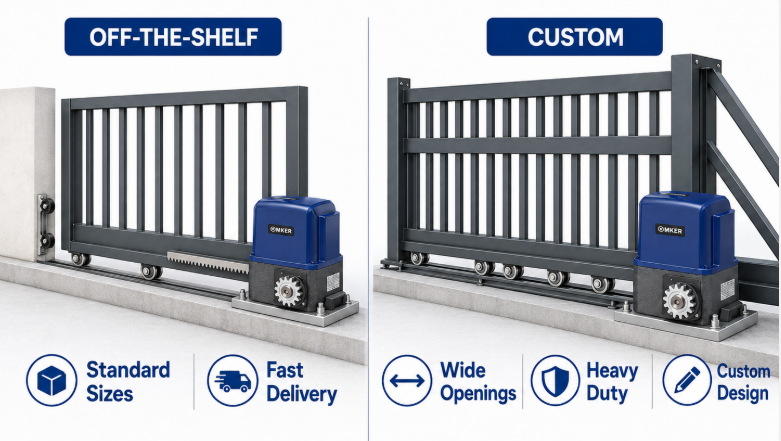

A escolha entre um portão deslizante pré-fabricado pronto para uso e um modelo de engenharia personalizada depende das dimensões da abertura, das demandas estruturais, das preferências estéticas e dos cronogramas de instalação no local.

Portões deslizantes pré-fabricados prontos para uso oferecem soluções padronizadas e econômicas para vãos rotineiros de entradas de automóveis de 4 a 6 metros. Produzidos em massa a partir de tubos de aço galvanizado ou alumínio com acabamentos revestidos a pó, os painéis de portão padrão reduzem os prazos de aquisição e os custos de capital iniciais. No entanto, eles exigem que as dimensões do local civil se ajustem às especificações pré-estabelecidas do fabricante e oferecem opções limitadas de preenchimento.

Portões deslizantes personalizados fornecem flexibilidade estrutural completa para acomodar grandes vãos de calçadas, condições severas de vento, inclinações ou requisitos de segurança especializados. A fabricação personalizada permite que os engenheiros especifiquem tubos de aço pesados, caudas cantilever personalizadas, topos anti-escalada e placas de montagem integradas configuradas especificamente para de serviço pesado protocolos de manutenção de abridores de portões deslizantes e dispositivos de controle de acesso.

Como obter a melhor porta deslizante para o seu projeto

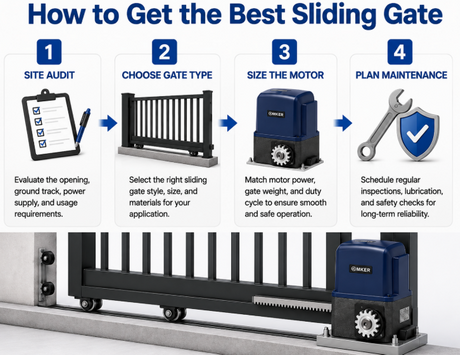

Garantir uma solução ideal para portões deslizantes requer a realização de pesquisas minuciosas no local, a verificação da qualidade dos componentes, a correspondência precisa do torque do motor de acionamento e o estabelecimento de manutenção preventiva de rotina.

Para maximizar a longevidade do sistema, realize uma auditoria abrangente do local medindo a estabilidade do solo, gradientes de declive, condições de vento e tráfego diário de veículos. Esses parâmetros determinam se uma estrutura terrestre ou cantilever é adequada, evitando falhas estruturais causadas por componentes subespecificados.

Priorize a qualidade de construção exigindo galvanização por imersão a quente (ISO 1461) em elementos de portão de aço antes do revestimento em pó. Inspecione as classificações de carga do rolamento da roda e a metalurgia do eixo da engrenagem. Sempre escolha um motor de acionamento classificado de 30% a 50% acima do peso calculado do portão para lidar com a pressão dinâmica do vento e a resistência ao frio.

Por fim, estabeleça uma estrutura de serviço preventivo. Portões deslizantes automatizados sofrem desgaste físico contínuo. Inspecione frequentemente o engate do pinhão-cremalheira, teste a resposta da fotocélula de segurança, limpe os canais da via e lubrifique os rolamentos mecânicos para garantir o desempenho operacional a longo prazo, a conformidade com a segurança de acesso e a segurança do local.
