Como engenheiro de automação sênior com décadas de experiência em implantação em campo na Europa e na América do Norte, tenho visto a segurança do perímetro falhar devido ao emparelhamento mecânico inadequado, como a montagem de motores lineares para serviços leves em portões sólidos contra ventos fortes. As instalações modernas exigem alta longevidade do ciclo de trabalho, integração perfeita e estrita conformidade com a segurança, como EN 12453 e UL 325. Este guia técnico detalha os princípios de engenharia de abridores de portões deslizantes, giratórios e de barreira.

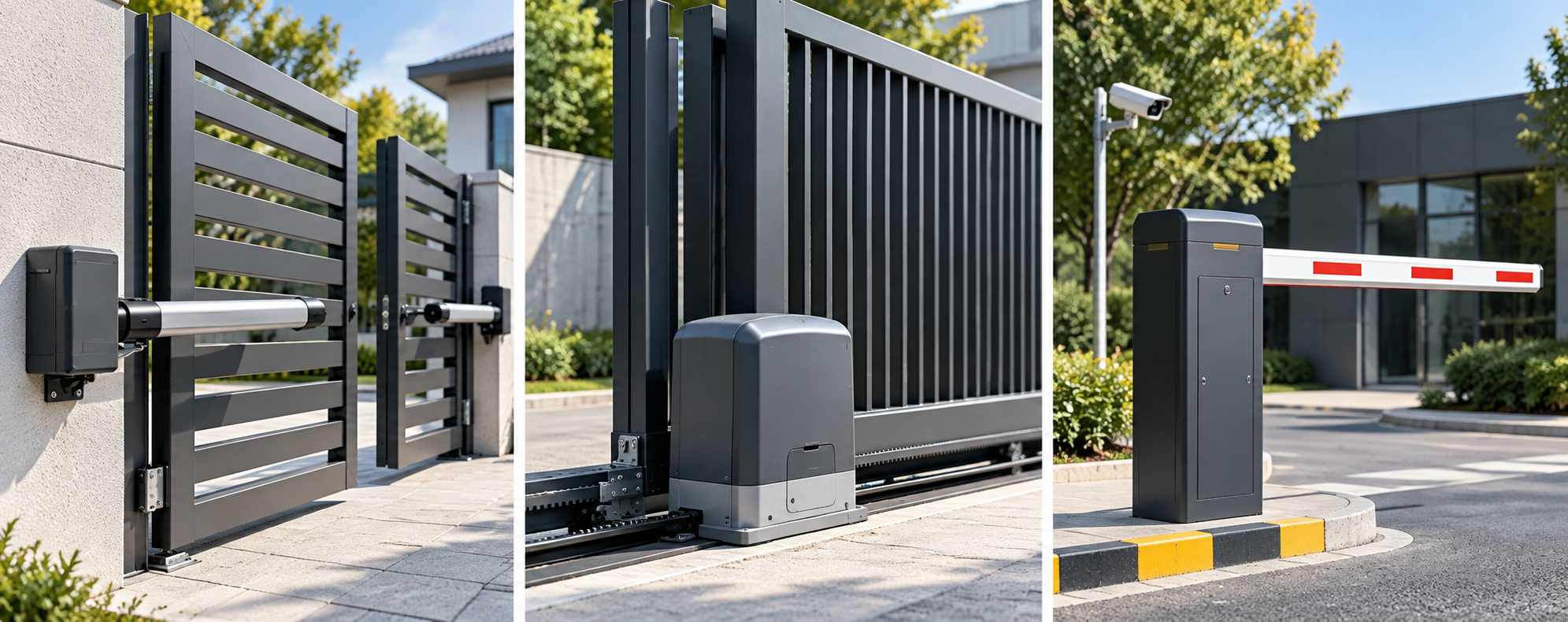

Um abridor de portão automático converte energia elétrica ou solar em força cinética para acionar barreiras de acesso físico. Unidades modernas servem como centros de automação industrial com placas lógicas multitensão, sensores de limite magnético, inversores de frequência variável e malhas de controle com detecção de torque.
A seleção do operador ideal requer tratar a folha do portão e o motor como um único conjunto dinâmico. A massa da folha, a área de superfície, o atrito e o alinhamento das dobradiças determinam as curvas de torque exigidas do motor, os limites térmicos e as relações de transmissão mecânica.
As peças principais incluem motores CA/CC, caixas de engrenagens sem-fim, placas de controle, cremalheiras ou braços de transmissão, interruptores de limite, sensores de segurança de fotocélulas e interfaces RFID ou de teclado.
O projeto do acionamento mecânico determina a transferência de força para a estrutura do portão. Escolhas de acionamento incompatíveis causam desgaste rápido das engrenagens, fadiga severa das dobradiças, queima do motor e disparos de segurança inesperados.

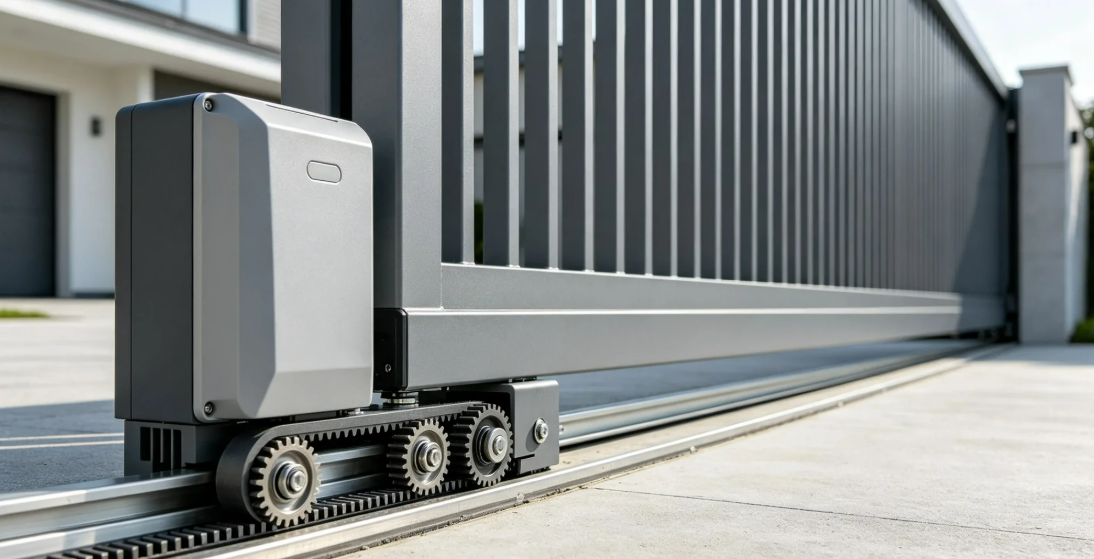

Os abridores de portão deslizante movem-se horizontalmente ao longo das linhas da propriedade por meio de motores de aterramento e pinhões engrenados com cremalheiras contínuas. Ao operar lateralmente ao longo de trilhos no solo ou rolos cantilever suspensos, eles eliminam a folga de varredura da entrada de automóveis e suportam pesos pesados de portão de até 3.000 kg.
Um motor de aterramento gira uma engrenagem de pinhão engrenada com uma cremalheira horizontal no portão, convertendo a potência rotacional em movimento linear ao longo dos trilhos de solo ou rolos cantilever.
Ideal para terminais de carga, calçadas íngremes e perímetros de segurança anti-choque que exigem portões longos e pesados que se movem lateralmente sem usar o espaço de varredura da calçada.
Zero pegada de varredura na entrada de automóveis.
Alta tolerância à carga de vento devido ao movimento vetorial lateral.
Capacidade de peso pesado suportando estruturas metálicas industriais de até várias toneladas.
Dica de manutenção operacional : Inspecionar e limpar os trilhos no solo, verificar o alinhamento da cremalheira e manter os interruptores de limite livres de detritos magnéticos evitam emperramento mecânico. Para diagnósticos operacionais completos e procedimentos de recuperação de falhas, consulte nosso guia técnico sobre solução de problemas e reinicialização de automatismos de portão. |

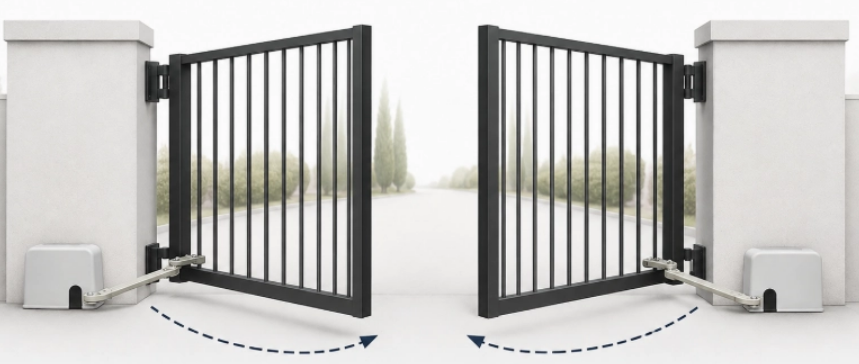

Os abridores de portão giratório automatizam as folhas que giram em torno dos postes das dobradiças usando atuadores lineares, braços articulados ou acionamentos subterrâneos. Os braços lineares ou hidráulicos fixam-se diretamente aos postes, enquanto os braços articulados envolvem pilares largos e as unidades subterrâneas oferecem uma integração limpa e oculta.
Os atuadores lineares estendem ou retraem uma haste fixada entre o poste e a folha do portão, criando uma alavanca rotacional em torno do pino da dobradiça principal para girar a folha.
Amplamente implantado em condomínios residenciais, condomínios fechados e propriedades clássicas com amplas entradas laterais onde a apresentação estética é priorizada em detrimento da velocidade.
Menores custos de instalação civil sem trilhos terrestres.
Projetos subterrâneos invisíveis ou braços lineares elegantes.
Opções versáteis de montagem para pilares largos ou profundos.

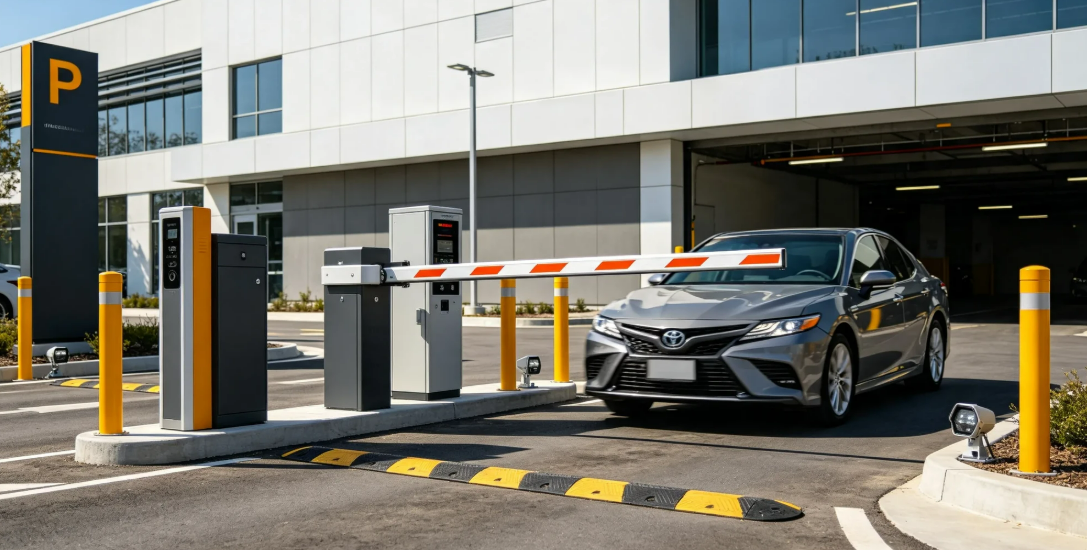

Os sistemas de portões de barreira concentram-se no gerenciamento rápido do fluxo de tráfego, em vez da segurança perimetral de altura total. Utilizando conjuntos de molas internas contrabalançadas e motores de 24 Vcc, os leves braços da lança de alumínio são levantados verticalmente em 0,9 a 4,0 segundos, suportando até 10.000 ciclos contínuos diários.
Um motor aciona um sistema de alavanca de manivela contrabalançado, elevando verticalmente um braço leve de alumínio através de um arco de 90 graus em menos de 4 segundos.
Essencial para estruturas de estacionamento comercial, pedágios rodoviários, postos de controle de parques de distribuição e estacionamentos privados que gerenciam acesso rápido e de alta densidade de veículos.
Velocidade de abertura rápida de 1 a 3 segundos, evitando a utilização não autorizada.
Classificação de serviço 100% contínuo para operação contínua 24 horas por dia, 7 dias por semana.
Caixa compacta que exige um espaço físico mínimo.
Dica de proteção do sistema : inspecionar a tensão mecânica da mola, substituir amortecedores de borracha desgastados e verificar a sensibilidade do detector de loop evita colisões com veículos. Para saber mais sobre a seleção de materiais de carcaça de gabinete, configurações de acionamento interno e recursos de separação de braço, leia nosso mergulho profundo na construção de portões de barreira e princípios operacionais. |
A escolha entre arquiteturas de abridores requer avaliação da capacidade de carga, frequência do ciclo e geometria do layout. Portões deslizantes economizam espaço na entrada de automóveis e resistem a ventos fortes, portões giratórios fornecem linhas arquitetônicas limpas e portões de barreira proporcionam rendimento veicular de alta velocidade.
Os operadores deslizantes economizam espaço na entrada de automóveis e lidam facilmente com fortes cargas de vento, enquanto os operadores giratórios exigem uma folga de arco limpa, mas contornam instalações complexas de trilhos.
Os abridores deslizantes/balançados fornecem defesa física perimetral de altura total em velocidades mais lentas. Os portões de barreira oferecem gerenciamento rápido do tráfego sem barreiras de segurança anti-escalada.
A seleção do sistema adequado envolve a avaliação da folga espacial, da frequência de uso diário e dos requisitos do sensor de segurança. Combine o peso do portão, as classificações do ciclo de trabalho (30% residencial vs 100% industrial) e os padrões regulatórios de segurança (UL 325/EN 12453) com as especificações de sua instalação.
Avalie o escoamento lateral disponível, os arcos de varredura da entrada de automóveis, o peso da folha, o atrito do material e a inclinação do solo antes de escolher entre geometrias deslizantes e oscilantes.
Selecione motores de serviço intermitente (30%-50%) para locais residenciais ou sistemas especificados de 24V sem escova/banho de óleo (70%-100%) para instalações comerciais de alto volume.
Garanta a conformidade com os padrões EN 12453 ou UL 325 usando motores sensores de obstáculos, fotocélulas de segurança, bordas, detectores de loop e interfaces flexíveis de acesso RFID.
Evite erros comuns de integração, como dimensionar motores estritamente pelo comprimento do portão, ignorando o peso da folha e a área de superfície do vento. Nunca instale braços oscilantes padrão em portões de painel sólido em regiões com ventos fortes, omita a proteção contra surtos elétricos ou monte unidades de acionamento pesadas em postes de alvenaria não reforçados.
Dimensionar os operadores estritamente pelo comprimento do portão, ignorando o peso e a área de superfície do vento.
Instalação de braços oscilantes padrão em portões de painel sólido em regiões com ventos fortes.
Omissão de relés de sobrecarga térmica e supressores de raios nas placas principais.
Montagem de abridores pesados em postes fracos ou fundações de concreto não reforçado.
Cuidado proativo do sistema : A realização de inspeções de rotina em cremalheiras, níveis internos de fluido hidráulico, suportes de interruptores de limite e sistemas de bateria reserva evita paradas de emergência. Para verificações operacionais sazonais e diretrizes de cuidados preventivos, explore nossa referência completa sobre manutenção de portões deslizantes e estratégias de cuidados. |
