Um abridor de portão deslizante funciona convertendo a energia cinética rotacional de um motor elétrico em força horizontal linear por meio de uma engrenagem de acionamento que engata com uma cremalheira correspondente ou corrente de rolos presa ao longo do vão inferior do painel do portão, impulsionando assim o portão aberto ou fechado ao longo de um sistema de rastreamento guiado por placas de controle eletrônico inteligentes.
Para compreender totalmente o valor estratégico de escolher uma configuração de automação de alto nível, os gerentes de compras e engenheiros de segurança devem inspecionar como esses sistemas alcançam ciclos de trabalho consistentes sob condições exigentes. Ao analisar os componentes estruturais, os caminhos de sinais eletrônicos passo a passo e as matrizes sensoriais de proteção integradas nesses sistemas de acionamento, você pode implementar facilmente um plano de controle de acesso otimizado que protege os ativos, melhora o fluxo de tráfego e garante décadas de operabilidade livre de manutenção.
As seções a seguir fornecem uma análise técnica exaustiva da moderna automação de barreiras de entrada de automóveis:
O mecanismo central de um abridor de portão deslizante
Principais componentes dos operadores de portas deslizantes industriais
O Passo a Passo do Processo Operacional de Portões Automáticos
Especificações Técnicas e Critérios de Seleção de Produtos
Recursos cruciais de segurança e diretrizes para solução de problemas
Benefícios estratégicos dos operadores avançados de portas deslizantes
Conclusão
O princípio operacional mecânico fundamental de um abridor de portão deslizante gira em torno da conversão contínua de energia elétrica em força linear horizontal precisa através de uma interface de malha rígida entre engrenagem e rack ou um sistema de corrente de rolos de alta tensão acionado por um motor interno.
No centro de todo sistema perimetral automatizado está a conversão do movimento rotacional de alta velocidade e baixo torque de um motor elétrico CA ou CC em movimento linear de baixa velocidade e alto torque. Este processo começa no momento em que o painel de controle interno fornece energia aos enrolamentos do motor. Como os motores elétricos padrão giram em velocidades muito altas para o engate direto do portão, a saída rotacional é imediatamente encaminhada através de uma caixa de redução de engrenagem integrada. Esta caixa de engrenagens normalmente apresenta engrenagens helicoidais ou sistemas de engrenagens planetárias submersas em banho de óleo ou revestidas com graxa sintética de alta viscosidade para reduzir o atrito, eliminar o desgaste mecânico e multiplicar exponencialmente o torque de saída necessário para superar a inércia estática de pesadas estruturas de portão de aço.
Depois que o torque é multiplicado, ele é transmitido a um componente de acionamento externo, mais comumente uma engrenagem de pinhão de aço temperado ou uma roda dentada de acionamento para serviço pesado. Em uma configuração padrão de cremalheira e pinhão, esse pinhão externo engrena diretamente com uma cremalheira linear contínua que é aparafusada ou soldada ao longo de todo o comprimento horizontal do painel do portão. À medida que o pinhão gira no sentido horário ou anti-horário, seus dentes travam na cremalheira, forçando suavemente o portão a deslizar ao longo de seus trilhos. Em configurações alternativas acionadas por corrente, a roda dentada aciona um laço contínuo de corrente de rolos industriais fixada em ambas as extremidades da estrutura do portão, puxando o portão para frente e para trás através da abertura da entrada de automóveis com igual precisão e estabilidade.
Além disso, o movimento físico deve ser meticulosamente guiado para manter o alinhamento absoluto e minimizar o atrito estrutural. O próprio painel do portão é sustentado por rodas inferiores resistentes que andam em um trilho em V invertido ou trilho redondo ancorado com segurança em uma fundação de concreto ao longo da entrada de automóveis. Para propriedades onde uma pista de solo é impraticável devido à neve, gelo, detritos ou tráfego intenso de veículos, é utilizado um sistema cantilever. Em um projeto cantilever, o portão é suspenso sobre a entrada de automóveis, apoiado por conjuntos de rolos internos fechados dentro de um trilho inferior especializado. Independentemente de ser usado um projeto de esteira ou cantilever, o abridor de portão deslizante para serviço pesado fornece a força linear controlada e implacável necessária para mover a barreira suavemente através de seu caminho de deslocamento designado.
Os operadores de portas deslizantes industriais são conjuntos eletromecânicos altamente complexos compostos por motores elétricos de alta resistência, placas de controle eletrônico inteligentes, interruptores de limite mecânicos precisos, pinhões de acionamento duráveis e invólucros de proteção à prova de intempéries projetados para suportar décadas de exposição contínua.
Para garantir confiabilidade operacional absoluta em zonas comerciais de alto tráfego e ambientes industriais exigentes, cada componente dentro do operador deve ser fabricado de acordo com rigorosas tolerâncias de engenharia. O motor principal nesses sistemas é um motor de corrente alternada (CA), ideal para portas extremamente grandes que exigem energia contínua bruta, ou um motor de corrente contínua (CC), que fornece controle incomparável sobre curvas de velocidade, facilita rotinas de partida suave e parada suave e integra-se facilmente com sistemas de backup de bateria. Esses motores são combinados com placas de controle avançadas de estado sólido que atuam como o sistema nervoso central do aparelho, processando entradas de detectores de loop, controles remotos, leitores de cartão e sensores de segurança enquanto monitoram o consumo de corrente elétrica em tempo real para detectar obstruções mecânicas.
Outro elemento estrutural crítico nos modernos operadores de portas deslizantes industriais é o conjunto do interruptor de limite, que informa à placa de controle exatamente quando o portão atingiu suas posições totalmente aberta ou totalmente fechada. Podem ser microinterruptores físicos mecânicos acionados por uma placa metálica fixada ao rack ou sensores de proximidade magnética avançados que detectam ímãs polarizados sem contato físico, eliminando totalmente o desgaste mecânico e a vulnerabilidade a temperaturas congelantes ou acúmulo de sujeira. Abaixo está uma análise arquitetônica abrangente dos principais componentes internos que determinam o desempenho e a longevidade dessas unidades premium de automação de portões:
Motor de acionamento elétrico: Disponível em configurações de 24 Vcc, 110 Vca ou 230 Vca, gerando o torque rotacional primário necessário para iniciar o movimento.
Controlador lógico inteligente: placa-mãe controlada por microprocessador que gerencia a programação do sistema, configurações de segurança, atrasos de tempo e integração de acessórios externos.
Conjunto de redução de engrenagem: Conjuntos de engrenagens de liga de aço endurecido ou bronze que diminuem as velocidades de rotação enquanto multiplicam drasticamente a força de saída.
Embreagem de liberação manual: Um sistema de cancelamento mecânico com chave que desconecta a caixa de engrenagens do pinhão de acionamento, permitindo o movimento manual do portão durante cortes de energia totais.
Gabinete NEMA à prova de intempéries: ABS de alto impacto estabilizado contra UV ou caixas de alumínio fundido com classificação IP54 ou superior para isolar componentes eletrônicos delicados de chuva, poeira e elementos corrosivos transportados pelo ar.

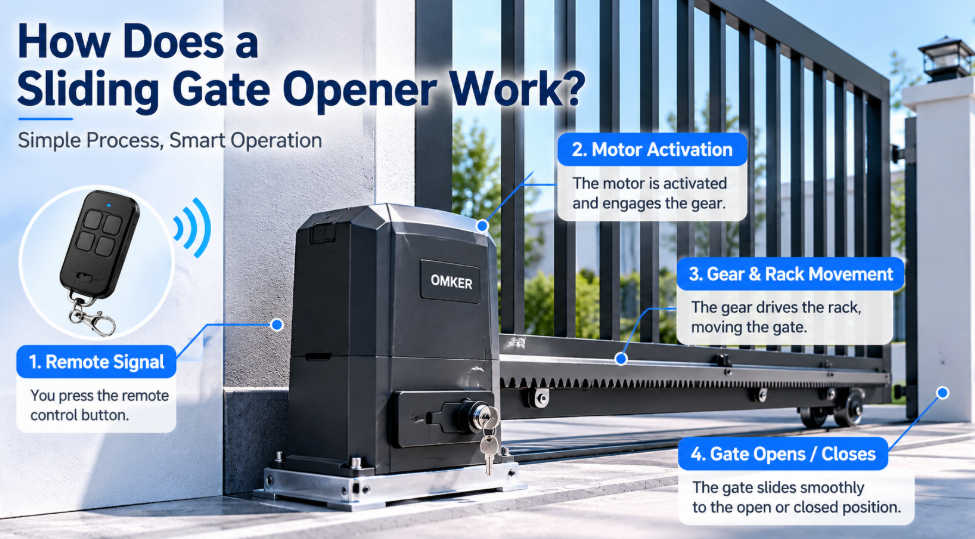

A operação sequencial dos modernos operadores de portas deslizantes envolve uma cadeia altamente coordenada de recepção de comando sem fio, distribuição eletrônica de energia, aceleração controlada, monitoramento de segurança constante e desaceleração mecânica precisa para garantir um controle perimetral contínuo.
Todo o ciclo operacional começa quando um usuário autorizado interage com uma interface de controle de acesso, como um controle remoto sem fio de longo alcance, um aplicativo de smartphone, um leitor de cartão de proximidade RFID ou um detector de circuito de indução de veículo subterrâneo. Este dispositivo envia um impulso elétrico ou um sinal de radiofrequência seguro e de código rolante para o módulo receptor integrado na placa de controle lógico. Ao verificar as credenciais de segurança ou a validade do sinal, o microprocessador sai imediatamente do modo de espera, executa uma verificação instantânea de diagnóstico de segurança interna e energiza os principais relés de potência ou MOSFETs de estado sólido para direcionar a corrente elétrica para os enrolamentos do motor de acionamento.
Assim que a energia for fornecida, o sistema inicia sua fase de inicialização suave. Em vez de bater o portão com torque máximo imediato - o que causaria choque mecânico severo nos dentes da engrenagem, afrouxaria os parafusos de montagem e reduziria a vida útil da estrutura do portão - a placa de controle aumenta gradualmente a tensão ou modula a frequência para acelerar o portão suavemente até sua velocidade nominal máxima de deslocamento. Durante esta fase intermediária, a placa de controle coleta continuamente dados de um codificador digital integrado ou conta pulsos da rotação do motor para rastrear com precisão a posição física do portão até o milímetro ao longo do vão da entrada de automóveis.
À medida que o painel do portão se aproxima do fim do seu percurso físico, o sistema entra na sua fase final. A placa de controle lê o sinal da chave fim de curso que se aproxima ou reconhece o ponto de desaceleração pré-programado através dos dados do codificador interno. Em seguida, ele faz a transição do motor para uma rotina de parada suave, diminuindo continuamente a corrente para desacelerar o portão até um movimento suave pouco antes de atingir o posto de parada física. Isso evita impactos estruturais destrutivos e garante que o portão trave com segurança na trava receptora. No entanto, se o portão parar de responder corretamente ou sofrer uma corrupção elétrica no meio do ciclo, os operadores deverão saber como reiniciar a eletrônica do abridor de portão para recalibrar os limites de deslocamento e restaurar a funcionalidade segura e automatizada da barreira de entrada.
A seleção do sistema de acionamento automatizado apropriado requer uma avaliação meticulosa dos principais parâmetros de engenharia, incluindo capacidade máxima de peso, velocidade de deslocamento linear, classificações do ciclo de trabalho diário e requisitos especializados de energia elétrica.
Quando os gerentes de compras especificam um sistema de automação para um projeto comercial, combinar as especificações técnicas da máquina com a realidade física do local é fundamental para evitar falhas mecânicas prematuras. A primeira métrica a avaliar é a capacidade máxima de peso do portão, que deve sempre incluir uma margem de segurança significativa para ter em conta a resistência ao vento, a acumulação de fricção ao longo do tempo e a potencial flacidez estrutural. Os operadores de portões residenciais são normalmente classificados para portões que variam de 300 kg a 800 kg, enquanto os modelos industriais pesados podem manipular facilmente barreiras perimetrais colossais pesando mais de 2.000 kg a 4.000 kg com absoluta facilidade.
Outra métrica indispensável é a classificação do ciclo de trabalho, que define a porcentagem de tempo que o operador pode funcionar continuamente sem superaquecer as bobinas do motor ou desarmar as chaves de proteção contra sobrecarga térmica. Os sistemas residenciais geralmente apresentam um ciclo de trabalho de 30% a 50%, o que significa que são projetados para descansar entre operações intermitentes. Por outro lado, instalações comerciais de alta frequência, como portões de segurança de aeroportos ou centros de distribuição movimentados, exigem uma classificação de ciclo de trabalho contínuo de 100%, utilizando motores CC sem escovas e caixas de engrenagens resfriadas a óleo para funcionar ininterruptamente 24 horas por dia. A tabela abaixo descreve as principais especificações encontradas em unidades de acionamento comerciais e residenciais premium:
Parâmetro Técnico | Unidades de Classe Residencial | Unidades de Classe Comercial/Industrial |
Capacidade máxima de peso do portão | 500kg a 800kg | 1.500kg a 4.000kg |
Velocidade de movimento linear | 10 a 12 metros por minuto | 12 a 20 metros por minuto (alta velocidade) |
Configuração do tipo de motor | Motor de escova 24 Vcc | Motor CA trifásico ou CC sem escova |
Classificação do ciclo de trabalho | Meio período (30% a 50%) | Contínuo (ciclo de trabalho de 100%) |
Classificação de proteção de entrada | IP54 à prova de intempéries | Isolamento de grau submersível para serviços pesados IP67 |
Integração de energia de backup | Baterias duplas opcionais de 12V | Sistema UPS inteligente padrão de alta capacidade |
Além do peso e do ciclo de trabalho, fatores ambientais, como variações de temperatura ambiente e carga de vento, devem orientar seu processo de seleção. Portões de painel sólido agem como velas gigantes em condições de vento forte, colocando imensa tensão lateral nos trilhos do portão e aumentando drasticamente o torque necessário para movê-los. Portanto, os operadores industriais devem ser escolhidos com reservas de potência superdimensionadas e capacidades adaptativas de detecção de corrente eletrônica para ajustar dinamicamente as curvas de força ao combater a alta resistência do vento ou pequenas obstruções na via, sem acionar falsamente sequências de reversão automática de segurança.
As regulamentações modernas de automação de portões exigem a integração obrigatória de mecanismos de segurança multicamadas, incluindo sensores fotoelétricos de feixe direto, bordas de segurança de contato ativo e algoritmos eletrônicos de reversão de corrente altamente responsivos para evitar danos veiculares e ferimentos pessoais.
Como um portão automatizado pode pesar várias toneladas e se mover com um impulso mecânico substancial, a segurança é o aspecto mais importante do projeto e da instalação do sistema. A principal linha de defesa contra o aprisionamento é o conjunto de sensores fotoelétricos sem contato. Esses sensores projetam um feixe de luz infravermelha invisível através da abertura da garagem diretamente no caminho da linha do portão. Se um veículo, pedestre ou animal quebrar esse feixe infravermelho enquanto o portão estiver fechando, a placa de controle interrompe instantaneamente o movimento de avanço em milissegundos e inverte a direção do motor para retornar à posição totalmente aberta, evitando qualquer impacto físico.
Complementando esses sensores ópticos estão bordas de borracha ativas sensíveis à pressão montadas nas bordas verticais dianteiras e traseiras da estrutura do portão. Se essas bordas fizerem contato físico com um objeto, uma faixa condutora interna enviará imediatamente um sinal de parada de emergência ao processador. Além desses acessórios externos, a própria placa lógica monitora constantemente o back-EMF ou o consumo de corrente do motor. Se a corrente aumentar inesperadamente acima de um limite pré-calibrado – indicando que o portão atingiu uma obstrução física – o sistema executa uma reversão de segurança imediata. No entanto, se uma forte tempestade elétrica ou uma programação inadequada do usuário corromper esses limites de segurança, as equipes de manutenção deverão compreender o procedimento exato sobre como redefinir os parâmetros de segurança automatizados para recalibrar a máquina com segurança e garantir que ela esteja em conformidade com os modernos padrões de segurança UL325 ou EN12453.
Verifique a entrada de energia principal: Verifique se o disjuntor primário está acionado e se o transformador está emitindo as leituras corretas de baixa ou alta tensão para a placa lógica.
Inspecione o alinhamento do feixe fotoelétrico: Limpe as lentes ópticas de toda poeira, teias de aranha ou umidade e verifique se o indicador LED de alinhamento no módulo receptor está aceso em verde sólido.
Examine a integridade mecânica da esteira: Desengate manualmente a embreagem de acionamento e deslize a comporta manualmente para verificar se há esteiras empenadas, rodas de rolos esmagadas ou pedras presas na ranhura em V.
Teste a proximidade do limite eletrônico: Certifique-se de que os ímãs de limite ou as placas percussoras do microinterruptor estejam posicionados corretamente e afastados da face do sensor na distância recomendada de 5 a 10 milímetros.
A integração de um sistema premium de automação de portas deslizantes oferece vantagens incomparáveis na amplificação da segurança do local, gerenciamento otimizado do espaço, maior conveniência e aumento do valor dos ativos a longo prazo.
Para empreendimentos comerciais, instalações industriais e complexos residenciais de alto padrão, a instalação de uma estrutura avançada de automação perimetral proporciona um poderoso impedimento psicológico e físico contra acesso não autorizado, vandalismo e roubo de carga. Ao garantir que o limite de entrada permanece trancado e fechado em todos os momentos, exceto quando um veículo autorizado está passando ativamente, esses sistemas fecham lacunas críticas nos layouts de segurança das instalações. Além disso, como os portões deslizantes se retraem paralelamente às linhas da cerca existente, eles não ocupam espaço de estacionamento valioso ou áreas de retorno dentro da garagem, permitindo que as instalações utilizem cada metro quadrado do layout de sua propriedade de forma eficaz.
Segurança máxima do perímetro: O travamento mecânico rígido através da malha da engrenagem ao rack garante que o portão não possa ser facilmente forçado ou aberto por intrusos.
Eficiência Espacial Otimizada: Ideal para ambientes urbanos apertados ou calçadas estreitas, uma vez que o portão se move lateralmente ao longo do limite da cerca sem oscilar para fora.
Confiabilidade em qualquer clima: Os componentes de acionamento internos resistentes funcionam perfeitamente sob chuva forte, geadas extremas de inverno abaixo de zero e ondas de calor escaldantes no deserto.
Integração de acesso perfeita: conecta-se facilmente a sistemas modernos de edifícios inteligentes, biometria, câmeras de reconhecimento automático de placas de veículos e software de registro baseado em nuvem.
Do ponto de vista operacional, os ganhos de conveniência e eficiência proporcionados pelos operadores de portas deslizantes de alta qualidade não podem ser subestimados. Os gerentes de logística podem automatizar o acesso ao local de entrega, permitindo que os caminhões de carga entrem sem problemas, sem forçar os guardas de segurança ou os motoristas dos caminhões a sair em condições climáticas perigosas para liberar manualmente o caminho. Ao longo do tempo, a redução dos requisitos laborais, a eliminação das vulnerabilidades de segurança e o aumento da apelação às restrições contribuem para um retorno substancial do investimento, ao mesmo tempo que aumentam o valor de mercado global e o profissionalismo do activo imobiliário.
O abridor de portão deslizante automatizado representa uma fusão excepcional de potência mecânica, precisão eletrônica e engenharia de segurança rigorosa, trabalhando juntos para fornecer controle de acesso perimetral confiável e seguro para propriedades modernas.
Ao compreender a complexa mecânica da redução de engrenagens, o papel crucial dos microprocessadores de controle inteligentes e a necessidade crítica de redes abrangentes de sensores de segurança, os compradores industriais e proprietários de imóveis podem tomar decisões de aquisição informadas. Investir em uma estrutura de automação de portões deslizantes de alta qualidade garante que seu perímetro físico permaneça descomprometido, ao mesmo tempo que facilita o fluxo suave e eficiente do tráfego de veículos autorizados nos próximos anos.
