Quais são os diferentes tipos de portas de barreira de segurança

Um portão de barreira de segurança é um dispositivo automatizado eletromecânico ou hidráulico de controle de perímetro físico projetado para regular o acesso de veículos, impor o controle de faixa e proteger pontos de entrada de perímetro em locais comerciais, industriais e residenciais. Os principais tipos estruturais de portões de barreira de segurança incluem barreiras de lança retas, barreiras de lança articuladas, portões de controle de tráfego e barreiras rodoviárias, barreiras de estacionamento inteligentes com reconhecimento de placas de veículos (LPR), barreiras de braço rebatível, portões de pedágio de alta velocidade e barreiras anti-colisão para serviços pesados.

De relance

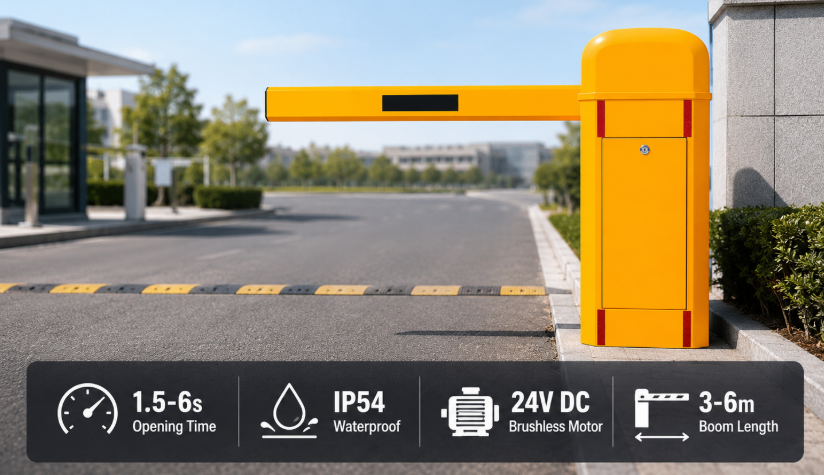

Barreira de lança reta/barreira de estacionamento

As barreiras de lança reta representam a solução eletromecânica padrão de controle de acesso físico para regular a entrada e saída de tráfego de veículos em estacionamentos comerciais, complexos residenciais e complexos industriais.

Os portões de barreira de lança reta utilizam uma liga de alumínio rígida contínua ou um braço de aço inoxidável que se estende horizontalmente a partir de um gabinete fortificado para bloquear a entrada de veículos. A função mecânica primária depende de um sistema de acionamento interno composto por um motor CC sem escovas de alto torque ou um motor de indução CA para serviço pesado acoplado a um redutor planetário de precisão ou de engrenagem helicoidal. As molas de compressão de contrapeso interno são calibradas para corresponder ao peso e comprimento específicos do braço da lança, neutralizando a resistência gravitacional durante a operação. Essa arquitetura balanceada reduz o estresse mecânico no motor de acionamento, permitindo curvas suaves de aceleração e desaceleração que evitam oscilações mecânicas no final do curso. Quando um sinal de credencial válido é processado, o motor desengata a trava mecânica e gira o mecanismo de alavanca primário, conduzindo o braço para cima até uma posição vertical de noventa graus em velocidades operacionais que variam de 1,5 a 6 segundos, dependendo do comprimento do braço.

Na prática de engenharia, os clientes priorizam a capacidade de ciclo de trabalho, durabilidade mecânica sob carga contínua e capacidades de liberação manual durante cortes de energia no local. Ambientes de estacionamento de alta frequência exigem mecanismos de acionamento classificados para ciclos de trabalho 100% contínuos e mais de cinco milhões de ciclos médios entre falhas (MCBF). Os clientes europeus solicitam frequentemente faixas de advertência ópticas de LED integradas ao longo do braço da lança, juntamente com bordas inferiores de borracha anticolisão para proteger as superfícies do veículo. Os gabinetes são fabricados em aço laminado a frio ou aço inoxidável com classificações de proteção de ingresso IP54 a IP65, tratados com revestimentos eletrogalvanizados e tinta em pó de poliéster termoendurecível para resistir à intensa exposição ultravioleta e à corrosão atmosférica.

Ao integrar equipamentos de acesso em instalações comerciais de grande escala, as equipes de engenharia devem implantar barreiras físicas confiáveis, como a barreira de lança reta do sistema de estacionamento automático, para garantir uma disciplina de pista previsível e uma longevidade operacional contínua.

1. Alta rigidez estrutural : Construído a partir de perfis de alumínio extrudado de alta resistência, o braço reto resiste à flexão sob cargas moderadas de vento, permanecendo leve o suficiente para minimizar a inércia do motor.

2. Manutenção simplificada : A configuração mecânica de acionamento direto reduz o desgaste dos componentes internos, permitindo que os técnicos do local substituam molas de equilíbrio e acionamentos por correia usando ferramentas padrão.

3. Integração versátil de sensores de segurança : A compatibilidade direta com detectores de loop de canal duplo, fotocélulas infravermelhas e sensores de radar de ondas milimétricas evita fechamento acidental em veículos subjacentes.

Controle de tráfego e portão de barreira rodoviária

Os portões de controle de tráfego e barreiras rodoviárias são sistemas de acesso de alta velocidade e serviço pesado, projetados especificamente para gerenciar o movimento intensivo de veículos em rodovias públicas, praças de pedágio, postos de controle de pontes e entradas de locais arteriais.

As barreiras rodoviárias de controle de tráfego operam em altas velocidades mecânicas, elevando os braços de zero a noventa graus em apenas 0,6 a 1,2 segundos. Essa capacidade de alta velocidade é vital para evitar engarrafamentos em filas de veículos em pontos de estrangulamento de alto rendimento, como praças de pedágio ou faixas de acesso a rodovias. O mecanismo interno depende de sistemas de servoacionamento personalizados ou de atuadores hidráulicos especializados. Os servomotores digitais permitem o perfil completo do movimento senoidal, o que significa que o braço da lança acelera rapidamente para fora da posição de repouso, desloca-se na velocidade máxima e desacelera suavemente para a posição vertical totalmente aberta, sem choque mecânico.

As barreiras de tráfego de alta velocidade estão frequentemente sujeitas a riscos de impacto de colisão devido a erros do condutor em altas velocidades. Para proteger tanto o mecanismo de barreira como o veículo, as modernas barreiras de trânsito apresentam suportes de braço de destravamento automático. Após o impacto lateral, o suporte do braço libera o braço da lança do eixo principal sem quebrar o braço ou danificar a caixa de engrenagens interna, permitindo que os operadores da instalação recoloquem o braço da lança em poucos minutos. Além disso, as comportas apresentam perfis de lança elípticos ocos e aerodinâmicos, projetados para reduzir o coeficiente de resistência ao vento sob fortes ventos laterais, evitando a parada do motor ou o cisalhamento dos dentes da engrenagem durante condições climáticas severas.

1. Tempo de ciclo ultrarrápido : Taxas de resposta rápida de menos de 1 segundo reduzem drasticamente a latência de processamento da pista, aumentando o rendimento horário dos veículos nas pistas gerenciadas.

2. Projeto de segurança resistente a impactos : Os suportes de lança com separação automática absorvem a energia da colisão lateralmente, economizando componentes de acionamento do motor e minimizando os custos de tempo de inatividade da instalação.

3. Alta confiabilidade em qualquer clima : invólucros IP65 selados e elementos de aquecimento integrados permitem desempenho consistente em chuva congelante, condições térmicas extremas e ar costeiro.

Para controlar faixas de alta densidade sem causar congestionamento de tráfego, os planejadores locais implantam controles de acesso físico, como uma barreira automática para controle de tráfego eficiente, para manter a atribuição precisa de faixas e velocidades de processamento automatizadas de veículos.

Sistema de estacionamento inteligente com LPR

Um sistema de estacionamento inteligente com LPR combina hardware de portão de barreira física com câmeras automatizadas de visão computacional, nós de processamento de borda e software de gerenciamento em nuvem para fornecer acesso a veículos sem ingressos e coleta automatizada de receitas.

Os modernos portões de estacionamento inteligentes funcionam como componentes de ponta integrados dentro de uma rede digital mais ampla. À medida que um veículo que se aproxima atravessa um circuito de disparo indutivo subterrâneo, uma câmara de reconhecimento de matrículas (LPR) de alta definição com iluminação infravermelha integrada captura imagens multi-quadro da matrícula dianteira. O processador local de IA de borda aplica algoritmos de reconhecimento óptico de caracteres (OCR) para converter a imagem visual em uma sequência alfanumérica em milissegundos. Essa string tem referência cruzada com uma lista de permissões ou lista negra no servidor local ou banco de dados hospedado na nuvem. Após a validação positiva, o controlador central aciona o relé da barreira, abrindo a faixa sem forçar o motorista a parar, abrir uma janela ou inserir um cartão de acesso físico.

Do ponto de vista do projeto de engenharia, os clientes europeus e norte-americanos exigem integração perfeita de software por meio de APIs RESTful padrão, protocolos MQTT e interfaces físicas Wiegand/RS485 nativas. As principais unidades de barreira em sistemas de estacionamento inteligentes incorporam placas de controle inteligentes capazes de emitir telemetria detalhada, incluindo contagens de ciclos, avisos térmicos do motor e status de posição do braço. Os sistemas avançados também incluem algoritmos anti-utilização não autorizada: assim que o veículo autorizado passa pelo circuito de liberação secundária sob o braço, o controlador imediatamente comanda uma sequência de fechamento rápido para evitar que veículos secundários não autorizados passem pelo portão aberto atrás do usuário legítimo.

1. Eficiência operacional sem bilhetes : Elimina dispensadores mecânicos de bilhetes de papel e leitores de cartões magnéticos, reduzindo significativamente os custos de consumíveis e falhas mecânicas de atolamento.

2. Taxa de fluxo contínua de veículos : permite velocidades contínuas de entrada de veículos, evitando longas filas de marcha lenta em perímetros de instalações comerciais durante horários de pico de operação.

3. Trilha de auditoria e segurança aprimoradas : registra imagens de alta resolução com carimbo de data e hora de cada placa de entrada e saída de veículo para rastreamento em tempo real e registros de auditoria forense.

Controle de acesso e barreira de segurança

As barreiras de segurança de controle de acesso abrangem estruturas físicas de alta segurança, incluindo barreiras de braços rebatíveis, barreiras anti-choque resistentes e portões perimetrais de altura total projetados para impedir a intrusão de veículos não autorizados em perímetros industriais e governamentais restritos.

As barreiras de alta segurança diferem das barreiras de estacionamento padrão no seu reforço estrutural, fornecimento de energia e resistência às forças de impacto físico. Embora as barreiras de barreira padrão sirvam principalmente como dissuasores de tráfego, as barreiras de acesso de segurança atuam como mecanismos físicos de parada contra tentativas forçadas de violação de veículos. Esses sistemas geralmente utilizam braços suspensos de aço estrutural de alto calibre, núcleos internos de reforço de cabos de aço ou cabeços hidráulicos integrados e bloqueadores de estradas. As unidades de acionamento são frequentemente eletro-hidráulicas, utilizando bombas de fluido de alta pressão e cilindros hidráulicos duplos de dupla ação para levantar vigas de barreira pesadas ou estruturas de aço de alto calibre.

Ao especificar barreiras de segurança física para bases militares, usinas de energia, data centers e instalações de processamento químico, os engenheiros referem-se a padrões de impacto internacionais, como ASTM F2656 ou IWA 14-1. Essas certificações padrão classificam as barreiras com base em sua capacidade de parar um caminhão médio de 6.800 kg viajando a velocidades que variam de 50 km/h a 80 km/h. Os portões de barreira de controle de acesso de alta segurança apresentam pinos de travamento pesados ​​que acoplam fisicamente o braço de queda em postes receptores reforçados após o fechamento completo, transferindo energia cinética diretamente para bases de concreto profundamente enterradas durante um evento de impacto.

1. Alta resistência à penetração : Cabeamento interno reforçado e projetos de postes de travamento convertem a energia cinética veicular em resistência ao cisalhamento estrutural, parando inimigos no perímetro.

2. Integração flexível de credenciais de acesso : Conecta-se a scanners biométricos, etiquetas RFID de longo alcance, terminais de reconhecimento facial e software de comando de segurança remoto.

3. Protocolos de emergência à prova de falhas : Incorpora tanques acumuladores dedicados ou backups de bateria para permitir fechamento total automático ou implantação rápida de emergência (EFO) em menos de 1,5 segundos.

Comparação técnica de arquiteturas de barreiras

A seleção da barreira de segurança correta requer a avaliação de vários parâmetros operacionais, incluindo espaço livre no teto, velocidade do veículo, volume de tráfego e requisitos de segurança perimetral. A análise comparativa abaixo fornece uma visão geral estruturada das principais especificações nas classificações de barreiras primárias.

Diretrizes de seleção de sistemas para engenheiros locais

Ao projetar um layout abrangente de controle de acesso perimetral, os engenheiros das instalações devem equilibrar a velocidade operacional com a confiabilidade mecânica de longo prazo. A seleção de uma configuração de barreira inadequada geralmente leva ao desgaste prematuro dos componentes, ruído excessivo ou violações de segurança.

1. Avalie a geometria do local e a folga vertical : Para estacionamentos subterrâneos internos com folga restrita, especifique barreiras de lança articuladas que dobrem em um ângulo de 90 graus ou 180 graus durante a elevação. Para pistas externas abertas, portões retos de alumínio oferecem maior durabilidade e ajuste mais simples do equilíbrio da mola.

2. Calcule a carga de tráfego diária e os ciclos de pico de trabalho : locais que excedem 5.000 passagens diárias exigem servomotores sem escova de 24 Vcc ou unidades de acionamento hidráulico comerciais. Os motores de indução CA devem ser reservados para portões comunitários residenciais de baixa frequência devido aos riscos de corte térmico durante a operação contínua.

3. Integre camadas de segurança redundantes : Nunca confie em uma única fonte de detecção de veículo. Combine detectores de loop de aterramento de canal duplo para detecção de massa de metal com sensores infravermelhos ópticos e radar de ondas de alta frequência para detectar pedestres e objetos não metálicos.

4. Plano para condições ambientais : Ambientes marítimos e locais de produção de produtos químicos exigem gabinetes de aço inoxidável 316 ou gabinetes de zinco eletrogalvanizado de alta qualidade com classificação IP65 para evitar ferrugem estrutural e falha na placa de controle.

A escolha de um sistema de portão com barreira de segurança depende da correspondência entre a mecânica de acionamento, a integração do controle e a construção física com as demandas específicas de segurança do local. Os sistemas de barreiras modernos servem como componentes ativos de borda em redes integradas de segurança de instalações, impulsionando a eficiência operacional e mantendo ao mesmo tempo uma proteção perimetral confiável. A inspeção dos requisitos de infraestrutura física, das tensões ambientais e dos parâmetros de densidade de tráfego antes da instalação garante desempenho ideal, alta confiabilidade e baixos custos operacionais durante a vida útil.
